PRODUTOS » Ensaios não destrutivos (END)

Ensaios não destrutivos (END)

A Smierveda junto com a Magnaflux® traz soluções completas para ensaios não destrutivos por partículas magnéticas e líquidos penetrantes.

  • A maneira mais eficiente para detectar trincas em soldas;
  • Líquidos penetrantes visíveis;
  • Líquidos penetrantes fluorescentes;
  • Partículas magnéticas fluorescentes;
  • Partículas magnéticas visíveis;
  • Acessórios para líquidos penetrantes;
  • Acessórios para partículas magnéticas.

Magnaflux SKC-S - Ensaio de líquido penetrante

Limpador e removedor de uso geral para ensaios não destrutivos.
O SKC-S um limpador/removedor à base de solvente para ensaio não destrutivo utilizado para pré-limpeza e remoção do excesso de penetrante da área de inspeção antes da aplicação do revelador em um ensaio de líquido penetrante.
Este removedor/limpador de solvente não halogenado pode ser usado em uma ampla gama de substratos para remover óleos, graxas e outros contaminantes e deixa o mínimo de resíduos quando evapora da peça em teste para cumprir especificações de baixos resíduos.

  • Inspecione uma ampla gama de componentes sem preocupações;
  • Em conformidade com a AMS 2644 Classe 2, ASME BPVC e com todos os principais requisitos de produtos aeroespaciais.

Magnaflux SKL-WP - Ensaio de líquido penetrante

Penetrante visível lavável a água.
O SKL-WP é um penetrante lavável a água que elimina a necessidade de solventes ou emulsificantes para a remoção do excesso de penetrante da superfície da área inspecionada.
Desenvolvido para grandes áreas e superfícies ásperas em que o excesso de penetrante seja difícil de remover com um solvente/limpador ou com um emulsificador, o SKL-WP pode ser removido com um jato de água, seja manualmente ou em uma etapa automatizada.
Possui uma cor visível vermelha intensa e contrastante para identificação de descontinuidades, com características excepcionais de penetração. Por ser facilmente removível com água, gera menos efluente e é ecologicamente correto, além de ser biodegradável.
Costuma ser utilizado em soldas, forjados, vasos de pressão, fundidos, metalurgia geral e é adequado a um ambiente de produção em que muitas peças são inspecionadas todos os dias.
O SKL-WP consta na Lista de Produtos Qualificados (QPL) SAE AMS 2644.

  • Características excepcionais de penetração;
  • Remoção fácil por lavagem com água;
  • Cor vívida de alto contraste;
  • Alta resolução na indicação de falhas;
  • Excelente confiabilidade;
  • Muito utilizado para superfícies complexas.

Magnaflux SKL-SP - Ensaio de líquido penetrante

Penetrante visível removível a solvente.
SKL-SP é um penetrante removível a solvente que oferece o máximo de confiabilidade na detecção de descontinuidades superficiais.
Indicado pela praticidade e portabilidade, o SKL-SP é especialmente utilizado em operações de solda. Removível a solvente ou pós-emulsificável para maior resolução das indicações de falha. Produz um contraste de cor vermelha visível e tem características excepcionais de penetração.
O SKL-SP é altamente confiável para localizar falhas e descontinuidades abertas à superfície e pode ser usado em cerâmica não porosa e materiais similares. Geralmente utilizado em soldas, forjados, vasos de pressão, fundições, metalurgia geral, usinas de energia e aplicações de construção.
O SKL-SP consta na Lista de Produtos Qualificados (QPL) SAE AMS 2644.

  • Características excepcionais de penetração;
  • Cor vívida de alto contraste;
  • Alta resolução na indicação de falhas;
  • Excelente confiabilidade;
  • Bom para superfícies rugosas.

Magnaflux SKD-S2 - Ensaio de líquido penetrante

Revelador a base de solvente.
O SKD-S2 é um revelador não aquoso a base de solvente não clorado e não halogenado, pronto para uso, que tem destaque pela sua utilização em aplicações do setor nuclear e em ligas especiais.
É ideal para aplicações em soldas, oficinas de máquinas e aplicações em construção.
O SKD-S2 consta na Lista de Produtos Qualificados (QPL) SAE AMS 2644.

  • Cor branca brilhante;
  • Fornece bom contraste de fundo;
  • Não fluorescente;
  • Expele o penetrante para fora das indicações;
  • Secagem rápida;
  • Fácil de aplicar;
  • Fórmula prática, pronta para uso;
  • Toxicidade muito baixa;
  • Revestimento fosco, opaco;
  • Fácil de limpar.

Magnaflux ZL-60D - Ensaio de líquido penetrante

O ZL-60D é um penetrante fluorescente lavável a água de sensibilidade média, desenvolvido para o ensaio de superfícies usinadas ásperas ou rugosas e ideal para encontrar indicações em materiais fundidos, forjados ou extrudados.
Pode ser removido das superfícies de peças rapidamente e facilmente, deixando menos fundo fluorescente - mesmo em superfície áspera - para obter indicações mais claras e uma melhor confiabilidade de inspeção.
O ZL-60D é seguro para usar na maior parte das aplicações de engenharia e inspeções aeroespaciais, incluindo ligas de alumínio, aço, níquel e titânio.
Indicado para uma ampla variedade de peças, este penetrante pode encontrar diferentes tipos de indicações como trincas, lascas, dobras, gotas frias, laminações e porosidades.
O alto ponto de fulgor do ZL-60D permite que ele seja usado em tanques de imersão abertos.
Os reveladores recomendados são o ZP-4B em pó seco, o SKD-S2 ou o ZP-9F à base de solvente ou o ZP-5B à base de água.
O ZL-60D está incluído na Lista de Produtos Qualificados (QPL) SAE AMS 2644 e é aprovado para uso pela Pratt & Whitney.

  • Indicações de brilho, alto contraste;
  • Boa capacidade de remoção;
  • Excelente capacidade de lavagem em superfícies irregulares;
  • Lista de Produtos Qualificados (QPL) SAE AMS 2644;
  • Aprovado para uso pela Pratt & Whitney.

Magnaflux ZP-9F - Ensaio de líquido penetrante

Revelador à base de solvente.
O ZP-9F é um revelador não aquoso feito de partículas orgânicas que produz uma cobertura branca opaca de secagem rápida e um fundo contrastante para inspeções por líquido penetrante fluorescente ou visível.
Costuma ser utilizado para uma ampla gama de materiais de teste, como soldas, fundidos, forjados, teste de vazamentos, vasos de pressão, tubulações de petróleo, componentes de usina de energia, equipamentos fora de estrada, equipamentos agrícolas, e nos setores de metalurgia, marinha, construção, automotivo e aeroespacial.
O ZP-9F consta na Lista de Produtos Qualificados (QPL) SAE AMS 2644.

  • Oferece excelente contraste de fundo;
  • Secagem rápida;
  • A cobertura opaca fina mascara manchas de superfície;
  • Lista de Produtos Qualificados (QPL) SAE AMS 2644.

Magnaflux ZP-14A - Ensaio de líquido penetrante

Revelador solúvel em água.
O ZP-14A é um revelador solúvel em água utilizado para reforçar as indicações formadas durante as inspeções por líquido penetrante.
Produz uma cobertura porosa branca e uniforme quando seca, que é facilmente removida na limpeza pós-inspeção por um jato de água. Suas principais vantagens incluem indicações brilhantes altamente definidas e sua possibilidade de remoção com água.
O revelador em pó branco dissolve-se em água para formar uma solução uniforme e não requer agitação depois que o banho está preparado.
Recomendado para uso com os líquidos penetrantes pós-emulsificáveis ZL-2C, ZL-27Ae ZL-37.
O ZP-14A consta na Lista de Produtos Qualificados (QPL) SAE AMS 2644.

  • Indicações brilhantes altamente definidas;
  • Pode ser removido com água;
  • Cobertura uniforme e homogênea;
  • Lista de Produtos Qualificados (QPL) SAE AMS 2644.

Magnaflux 7HF - Inspeção por partículas magnéticas

Partícula magnética preta pronta para uso à base de óleo.
7HF é um aerossol de suspensão de partículas magnéticas visíveis de cor preta com base em óleo altamente sensível, para o método úmido não fluorescente do ensaio de partículas magnéticas.
Fornece indicações bem definidas e fortes e é ideal para localizar descontinuidades finas e médias em peças acabadas. Ele é ideal para testes de campo, inspeções pontuais e locais onde o processamento em massa é impraticável.
Geralmente é utilizado com a tinta de contraste branco WCP-2 para melhorar o contraste e a sensibilidade da inspeção. O processo é ideal para inspeções remotas de tubulações, dutos e grandes estruturas.

  • Indicações bem definidas sob a luz visível;
  • Grande acúmulo de partículas para a rápida detecção;
  • Excelente mobilidade de partículas;
  • Protege peças e equipamentos contra corrosão;
  • O amplo leque de aplicação fornece cobertura igual da superfície sobre grandes áreas;
  • A boa umidificação da superfície garante a maior probabilidade de detecção.

Magnaflux WCP-2 - Inspeção por partículas magnéticas

Tinta de contraste branco.
O WCP-2 é uma tinta de contraste branco que oferece um segundo plano de alto contraste para aumentar a probabilidade de detecção e a sensibilidade durante inspeções por partículas magnéticas visíveis.
Essa tinta de contraste branco brilhante é aplicada antes da inspeção para que, quando as partículas magnéticas coloridas são aplicadas, as indicações apareçam claramente contra o fundo branco opaco.
O WCP-2 pode ser usado com todos os tipos de partículas magnéticas coloridas e visíveis como 7HF, 2 Yellow ou 8A Red.

  • Oferece bom contraste de plano de fundo;
  • Secagem rápida;
  • Fórmula prática e pronta para uso.

Magnaflux 14A Aqua-Glo - Inspeção por partículas magnéticas

Partícula Magnética Fluorescente pronta para uso - Base água.
O 14A Aqua-Glo é um aerossol de suspensão de partículas magnéticas fluorescentes com base água, altamente sensível, para a localização de descontinuidades muito finas em aplicações críticas e em áreas de difícil acesso.
Oferece os benefícios de um banho de água com a conveniência de um aerossol. Ele é ideal para inspeções pontuais e situações onde o processamento em massa é impraticável.
Este aerossol à base de água e não inflamável, contém partículas magnéticas fluorescentes de alta sensibilidade 14A e é primordialmente utilizado para testes de campo com um gerador de campo magnético portátil.
É fácil de utilizar e suas partículas ultrassensíveis fornecem indicações verdes fluorescentes claras e brilhantes sob a luz ultravioleta, garantindo qualidade e precisão imbatíveis na inspeção.
O 14A Aqua-Glo é pulverizado nas peças magnetizadas antes da inspeção. Ele é usado para detectar fissuras e dobras, além de inclusões, pregas, rasgões e lascas.
Também pode detectar defeitos que estão abertos para a superfície da peça ou subsuperficiais. As peças examinadas podem ser: forjados, soldas, fundidos e estampados ou materiais ferromagnéticos, como aço ou outras ligas de ferro, níquel e cobalto.

  • Não é inflamável;
  • Indicações claras e brilhantes sob luz ultravioleta;
  • Pronto para uso;
  • Embalagem prática de aerossol;
  • Alta sensibilidade;
  • Facilidade da limpeza pós-teste;
  • Excelente contraste fluorescente para uma rápida identificação;
  • Excelente mobilidade da partícula;
  • Boa proteção contra corrosão;
  • Boa estabilidade de dispersão;
  • Ótima consistência de concentração;
  • Ecologicamente correto;
  • Umidificação da superfície excepcional;
  • Cobertura uniforme da superfície para maior probabilidade de detecção.

Magnaflux 14AM - Inspeção por partículas magnéticas

Concentrado de partícula magnética fluorescente 14A em base óleo.
O 14AM é uma suspensão de partículas magnéticas altamente sensível baseado em óleo para a localização de descontinuidades finas ou muito finas em peças críticas. O 14AM oferece indicações verde fluorescente, claras e nítidas sob luz ultravioleta para excelente qualidade e precisão da inspeção.
O produto se trata de uma mistura pronta para uso de partículas 14A com um veículo à base de óleo - Carrier II. O 14AM é pulverizado nas peças magnetizadas antes da inspeção. Ele é usado para detectar fissuras e dobras, além de inclusões, pregas, rasgões e lascas.
O 14AM é capaz de detectar defeitos que estão abertos para a superfície da peça ou subsuperficiais. As peças examinadas podem ser forjadas, soldas, fundidos e estampados ou materiais ferromagnéticos, como aço ou outras ligas de ferro, níquel e cobalto.
Usando o 14AM pode-se eliminar a necessidade de uma etapa adicional de uso de inibidor de corrosão. As partículas fluorescentes do 14A acumulam onde o campo magnético foi interrompido e brilham sob luz ultravioleta (UV).

  • Pronto para usar;
  • Indicações claras e nítidas sob a luz ultravioleta;
  • Baixa manutenção, suspensão à base de óleo;
  • Alta sensibilidade;
  • Excelente contraste fluorescente para rápida identificar e melhor qualidade de inspeção;
  • Excelente mobilidade de partículas;
  • Boa estabilidade de dispersão;
  • Protege peças e equipamentos contra corrosão;
  • Ótima consistência de concentração;
  • Umidificação da superfície excepcional;
  • Cobertura uniforme da superfície e oferece maior probabilidade de detecção.

Magnaflux 14A Redi-Bath - Inspeção por partículas magnéticas

Concentrado de Partículas Magnéticas Fluorescentes 14A em Base Água.
O 14A Redi-Bath é uma suspensão de partículas magnéticas fluorescente base água, altamente sensível, para a localização de descontinuidades muito finas em peças críticas. O banho é um concentrado da partícula 14A com agentes condicionantes de água, agente antiespumante e inibidores de corrosão.
É destinado para uso no método de inspeção por partículas magnéticas fluorescentes via úmida.
O produto é diluído com água para uso e, depois, pulverizado em peça magnetizada antes da inspeção. Ele é usado para detectar fissuras e dobras, além de inclusões, pregas, rasgões e lascas. O 14A Redi-bath pode detectar defeitos que estão abertos para a superfície da peça ou subsuperficiais. As peças examinadas podem ser: forjados, soldas, fundidos e estampados ou materiais ferromagnéticos, como aço ou outras ligas de ferro, níquel e cobalto.
As partículas fluorescentes no 14A acumulam onde o campo magnético foi interrompido e brilham sob luz ultravioleta (UV).

  • Indicações claras e nítidas sob a luz UV;
  • Alta sensibilidade;
  • Fácil limpeza pós-teste;
  • Excelente contraste fluorescente para rápida identificação;
  • Excelente mobilidade de partículas;
  • Boa estabilidade de dispersão;
  • Ótima consistência de concentração;
  • Umidificação da superfície excepcional;
  • Não espumoso;
  • Cobertura uniforme da superfície e maior probabilidade de detecção;
  • Boa proteção contra corrosão.

Bloco padrão JIS

O Bloco Padrão JIS (Painel NiCr) é utilizado para verificar a sensibilidade e monitorar o desempenho do penetrante durante o processo de inspeção por líquido penetrante.
São fornecidos em pares, com painéis contendo descontinuidades iguais e tamanhos de 10, 20, 30 ou 50 micra.
São normalmente utilizados para comparar penetrantes usados, com penetrantes novos e, com isso, determinar se o penetrante está funcionando adequadamente.

Dimensões:

  • Comprimento: 100 mm + 2 mm
  • Largura: 35 mm + 2 mm
  • Espessura: 2 mm + 0,2 mm

Conformidade:

  • AMS 2647D
  • ASTM E1417

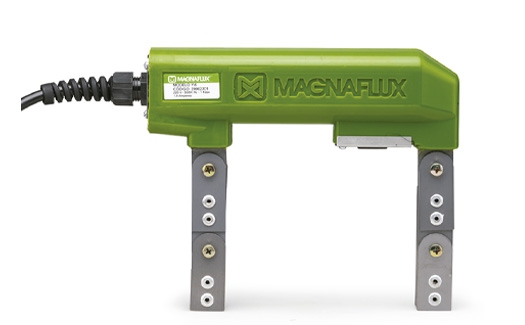

Y-1 - Yoke eletromagnético de corrente alternada

Y-1 - Yoke Eletromagnético de Corrente Alternada.
O Y-1 é a mais nova geração de yokes leves e ergonomicamente projetados, que melhoram o desempenho e a produtividade do trabalho ao reduzir a fadiga do braço e do pulso do operador durante testes em áreas confinadas ou suspensas.
Fornece um meio portátil de criar campos magnéticos de corrente alternada - AC para a detecção de indicações superficiais e subsuperficiais durante o ensaio por partículas magnéticas.
É bem leve e pesa menos de 3 kilos, é ergonômico com uma empunhadura moldada e um botão liga/desliga de fácil acionamento.
O Y-1 possui uma construção resistente a impactos e produtos químicos. Inclui um cabo robusto de três metros com alívio de tensão pode ser transportado com ilhós para conveniência no uso em campo.

  • Design leve e ergonômico;
  • Corpo em ângulo suave para melhor posicionamento;
  • Excede as especificações de levantamento de massa da ASTM;
  • Contrução robusta e durável;
  • Cabo resistente à óleo e abrasivos.

Gaussmeter PM200 - Medidor de campo magnético

O Gaussmeter PM200 é um acessório utilizado para medir a força e direção do campo magnético durante o processo de inspeção por partículas magnéticas.
Se trata de um medidor de Efeito Hall, que mede a intensidade de campo magnético de corrente alternada ou corrente contínua. Inclui medidor, sensor transversal, câmara de zero, bateria e manual.
É um equipamento robusto que mede até 200 Gauss. Ideal para aplicações de ensaios por partículas magnéticas. Acompanha certificado de calibração

  • Elaborado especialmente para aplicações em ensaios não destrutivos;
  • Mede até 200 Gauss;
  • Portátil.

Indicador de Campo Magnético Residual

Indicador de magnetismo residual.
10 Gauss - calibrado
O indicador de campo de 10 gauss proporciona flexibilidade na medição do magnetismo residual de uma peça inspecionada, em aplicações de ensaios não destrutivos por partículas magnéticas.

  • Auxilia no processo de identificação do magnetismo residual;
  • Fácil visualização no mostrador;
  • Possui escala de -10 a +10 gauss.

EV6000 -  Luminária portátil de luz LED ultravioleta

Luminária portátil de luz LED ultravioleta.
A EV6000 é uma luminária portátil de luz LED ultravioleta, desenvolvida para aplicações em ensaios não destrutivos por partículas magnéticas ou líquidos penetrantes fluorescentes. Essas luminárias de luz ultravioleta utilizam a tecnologia de LED mais recente da Magnaflux, que se somam aos 5 anos de experiência em projetos de luminárias de luz ultravioleta de LED e aos mais de 85 anos de experiência em ensaios não destrutivos.
A radiação de luz UV-A é gerada por LEDs especiais de alto desempenho e focados por meio de óptica projetada de modo personalizado para fornecer a maior área de cobertura do mercado.
A EV6000 apresenta um feixe uniforme sem pontos de concentração, de 230 mm de largura, 33% maior do que qualquer outra luminária disponível no mercado. A óptica projetada de modo personalizado fornece uma cobertura intensa e igual de UV-A para indicações claramente visíveis; um filtro integrado garante a mínima emissão de luz visível (luz branca).  A durabilidade é aumentada pelo arrefecimento avançado que não necessita de ventilador e por uma lente que não embaça com o passar do tempo.
A EV6000 exibe baixo consumo de energia, protege o meio ambiente e é certificada para normas de ensaios não destrutivos para luminárias UV de LED , além de ser certificada pela Aerospace Prime e para especificações de OEM para o espectro de emissões e perfil de feixe.
Cada unidade é enviada com um certificado de conformidade do fabricante que atende ou ultrapassa todas as especificações atuais para a utilização com líquido penetrante fluorescente e ensaios de partículas magnéticas.

ST700 - Luminária estacionária de luz UV LED

Luminária estacionária de luz LED ultravioleta.
A ST700 é uma luminária estacionária de luz LED ultravioleta de alta intensidade para ensaios não destrutivos por líquidos penetrantes ou partículas magnéticas fluorescentes.
A luminária projeta um feixe amplo e uniforme de luz UV-A diretamente na área de inspeção, permitindo a avaliação rápida de peças com a mínima necessidade de manuseio.
O feixe de alta intensidade faz com que as indicações se destaquem e fiquem evidentes, acelerando o processo de inspeção. O LED desenvolvido especialmente para esta aplicação e o filtro integrado minimizam a emissão de luz visível e evitam a queda de intensidade da luz UV com o decorrer do tempo.
Projetada para suportar ambientes de inspeção severos, a construção de alumínio durável da ST700 evita danos acidentais à luminária. Uma gama de opções de montagem e angulação permitem que ela seja configurada em qualquer parte do processo de inspeção – de máquinas estacionárias, bancadas ou cabines de inspeção até estações de lavagem de peças.
A ST700 é certificada de acordo com as normas de ensaios não destrutivos para luminárias LED de luz ultravioleta e atende às especificações Prime Aeroespaciais e OEM para o espectro de emissão e perfil do feixe de luz.
Cada unidade é fornecida com um certificado de conformidade do fabricante que atende ou excede todas as especificações atuais para uso com líquidos penetrantes ou partículas magnéticas fluorescentes.
Certificado para ASTM, AITM, RRES e Nadcap.

Medidor de luz ultravioleta

Medidor Digital de Luz Ultravioleta.
O Medidor de luz ultravioleta é um radiômetro digital compacto, robusto e fácil de operar para medir e calibrar fontes de luz ultravioleta UV-A usadas em ensaio por líquido penetrante fluorescente e inspeção por partículas magnéticas fluorescentes para ensaio não destrutivo.
Mede a irradiação de luz ultravioleta UV-A na frequência de 365nm.

  • Faixa de 320–400 nm para ASTM E2297;
  • Precisão de +/-5% para os requisitos NADCAP;
  • Mede com precisão a emissão de luz ultravioleta de luminárias que emitem UV-A;
  • Advertência de bateria baixa;
  • Opções de seleção de faixa: x1, x10, x100 e x1.000;
  • Capacidades de armazenamento de dados;
  • Sensor UV-365 (320–400 nm);
  • Display LCD digital 4.

Luxímetro

Luxímetro Digital - Medidor de Luz Branca (Luz Visível).
O luxímetro mede com precisão a luz visível (luz branca) e inclui um sensor fixo especialmente desenvolvido para medir a luz branca visível na faixa de 400–760 nm para ensaio não destrutivo.

  • Sensor de fotodiodo;
  • Faixa de 400–760 nm para ASTM E2297;
  • Precisão de +/-5% para os requisitos NADCAP;
  • Mede com precisão a emissão de luz branca visível;
  • Faixa de seleção de 0 a 20.000 lux;
  • Faixas de leitura digital ajustáveis: 200, 2.000 e 20.000 lux.
Para mais informações, entre em contato.
