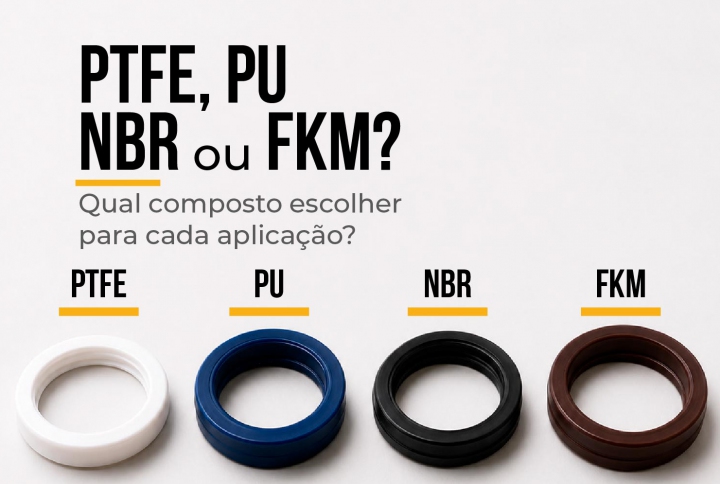

Como escolher o material ideal de vedação: NBR, FKM, PU ou PTFE?

Escolher uma vedação parece simples até a peça começar a trabalhar.

Na bancada, NBR, FKM, PU e PTFE podem parecer apenas materiais diferentes. Dentro de uma máquina, porém, cada um reage de um jeito à temperatura, pressão, fluido, atrito e velocidade.

É aí que começam aquelas dúvidas que aparecem no dia a dia da manutenção: “Qual material eu uso?”, “Posso trocar essa vedação por outra?”, “Se a medida é igual, por que ela não funciona?”, “Será que o problema está realmente na vedação?”

A resposta depende da aplicação.

Uma vedação pode ter a medida perfeita e ainda assim ser completamente inadequada para o trabalho que precisa fazer.

O material da vedação faz tanta diferença assim?

Faz bastante.

Imagine um cilindro hidráulico trabalhando várias horas por dia. A vedação está em contato constante com o fluido, sofre pressão, desliza sobre uma superfície metálica e ainda precisa lidar com variações de temperatura.

Agora imagine uma aplicação em que existe contato com óleo quente ou produtos químicos. As exigências mudam completamente.

Por isso, escolher o material olhando apenas para a dimensão da peça costuma trazer problema.

Antes de decidir, é preciso entender o ambiente onde aquela vedação vai trabalhar.

Temperatura, pressão, tipo de fluido, velocidade de movimentação, atrito e condições do equipamento entram nessa conta.

E é justamente nesse ponto que NBR, FKM, PU e PTFE começam a mostrar suas diferenças.

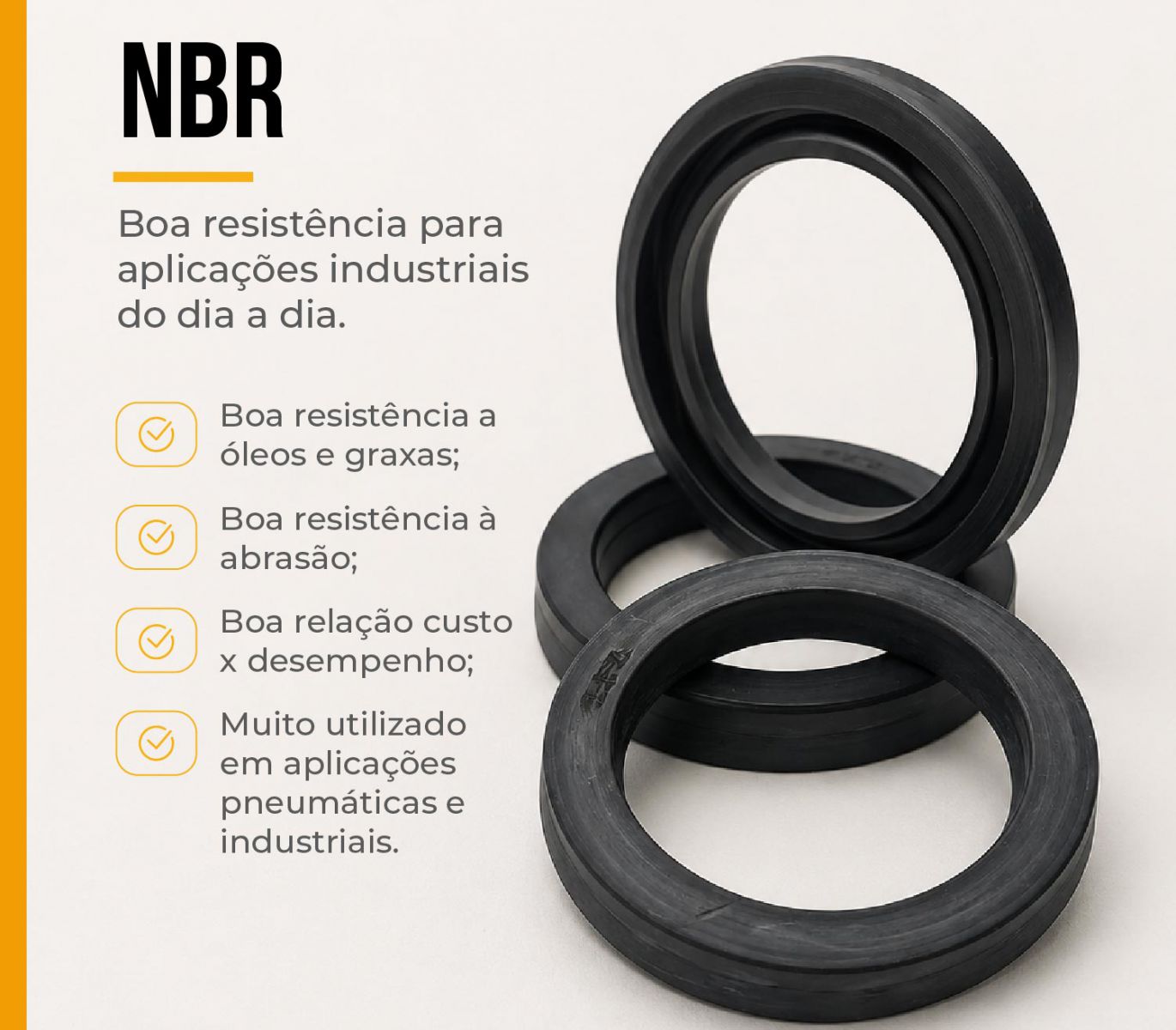

NBR: uma escolha muito comum em aplicações com óleos

O NBR, conhecido como borracha nitrílica, é um dos materiais mais utilizados em vedações industriais.

Ele apresenta boa resistência a óleos minerais, graxas e muitos fluidos hidráulicos. Também oferece um bom equilíbrio entre desempenho e custo, o que explica sua presença em uma grande variedade de equipamentos.

É bastante encontrado em anéis O’ring, retentores e diferentes tipos de vedações hidráulicas e pneumáticas.

Pense em uma aplicação hidráulica convencional, trabalhando dentro de uma faixa de temperatura adequada e com um fluido compatível. O NBR pode ser uma excelente escolha.

O problema aparece quando as condições começam a ficar mais severas.

Temperaturas elevadas, determinados produtos químicos e alguns fluidos específicos podem acelerar a degradação do material.

A vedação pode perder elasticidade, endurecer, apresentar trincas ou simplesmente deixar de acompanhar corretamente a superfície de contato.

Por isso, quando uma vedação de NBR apresenta falha, vale olhar para as condições reais de trabalho antes de simplesmente trocar a peça por outra igual.

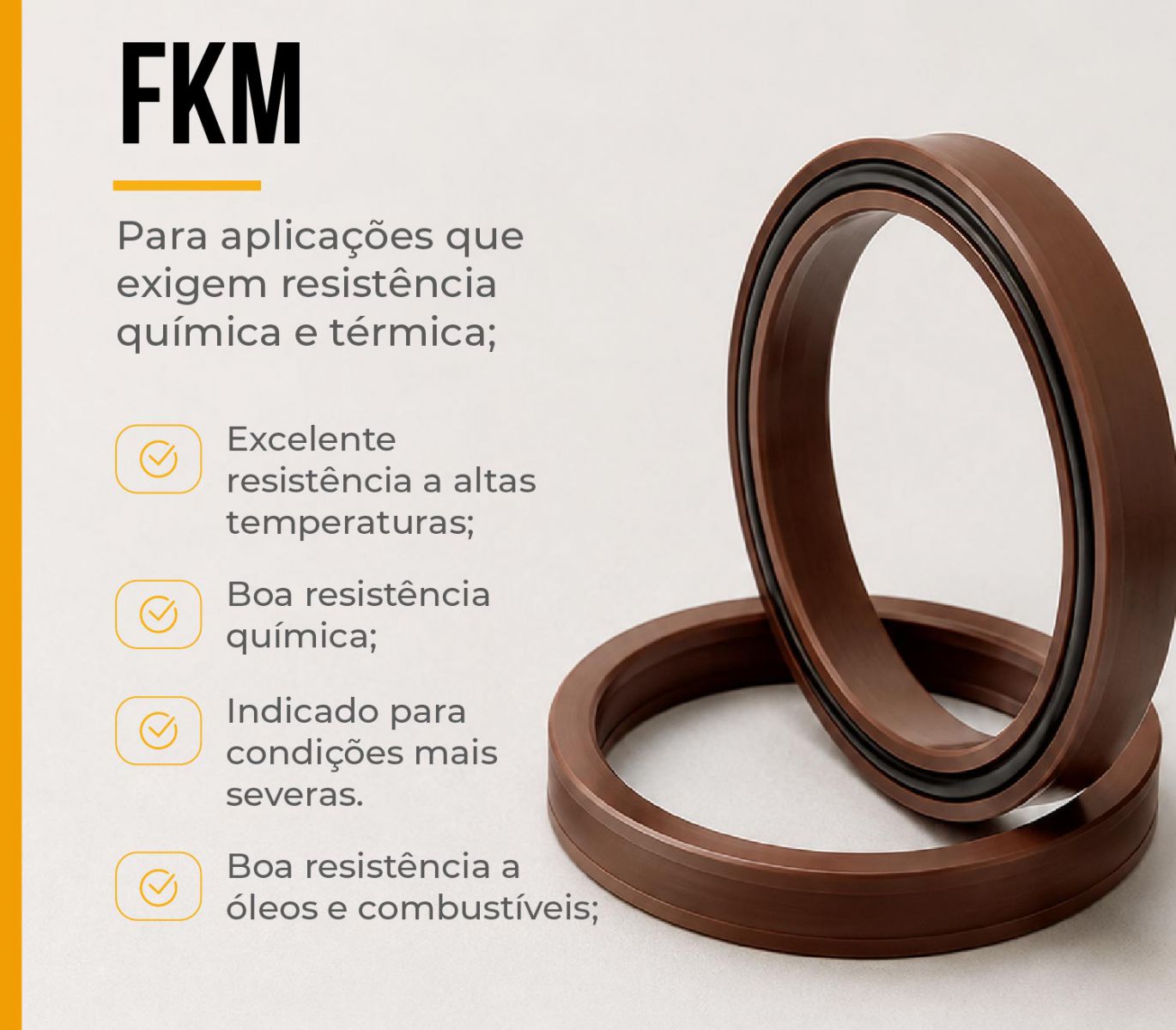

FKM: quando temperatura e resistência química pesam mais

O FKM, conhecido comercialmente em algumas aplicações como Viton, costuma entrar em cena quando a aplicação exige maior resistência térmica e química.

É muito utilizado em situações envolvendo óleos, combustíveis e outros fluidos que podem ser mais agressivos para materiais convencionais.

Imagine um equipamento trabalhando próximo de uma fonte de calor. A vedação está ali, ciclo após ciclo, recebendo pressão e temperatura.

Um material que funciona muito bem em uma condição moderada pode começar a perder desempenho quando a temperatura sobe.

O FKM é uma alternativa interessante para aplicações que exigem maior resistência a temperaturas elevadas e determinados agentes químicos.

Isso não significa que FKM seja sempre a melhor escolha.

Compatibilidade química depende do fluido específico, da temperatura e das condições de exposição. A especificação correta precisa considerar o conjunto da aplicação.

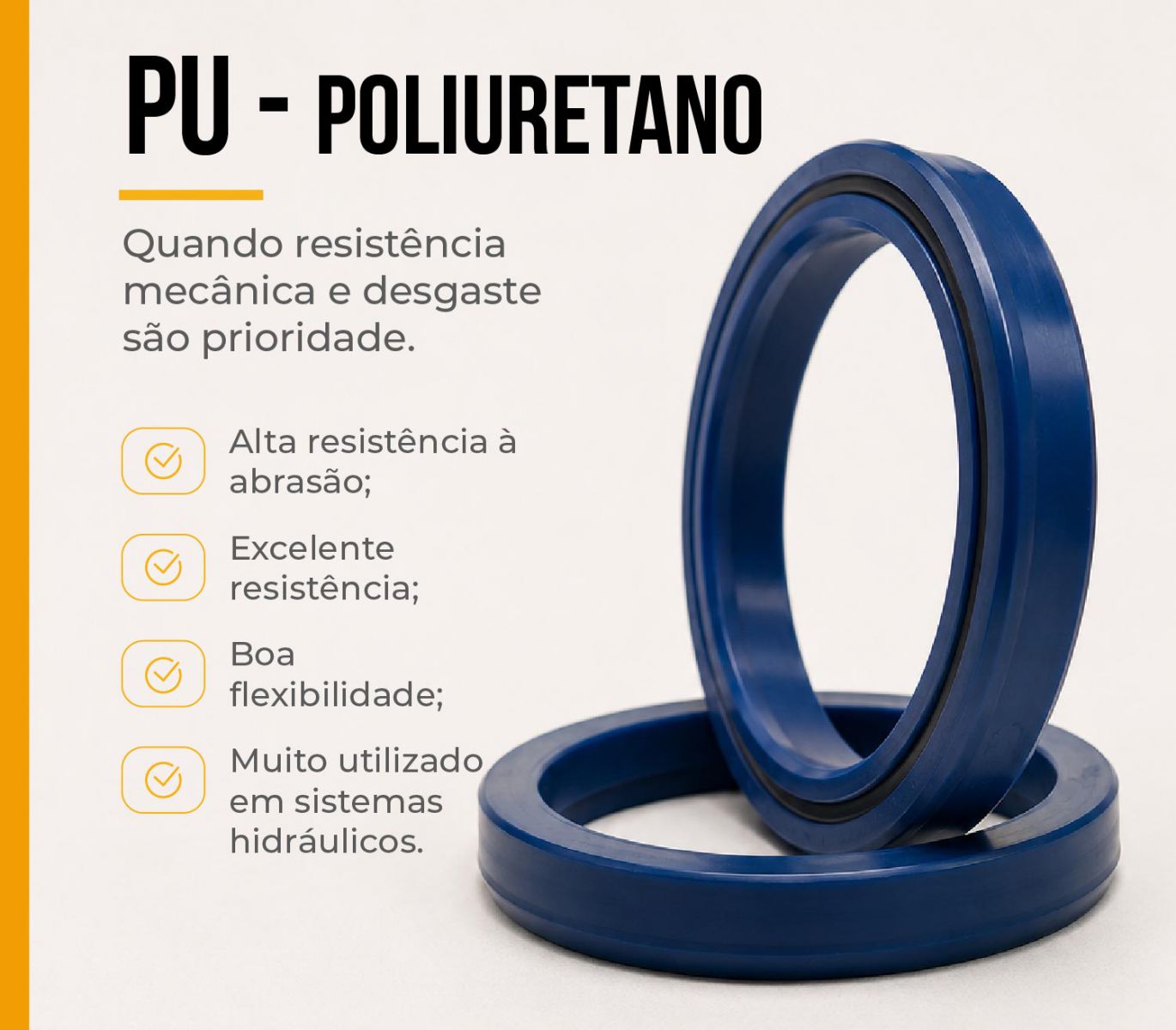

PU: resistência mecânica e abrasão fazem diferença

O poliuretano, ou PU, aparece com muita frequência em aplicações hidráulicas que exigem resistência mecânica e boa resistência ao desgaste.

É um material bastante utilizado em gaxetas, vedações de haste e outras aplicações onde existe movimento e contato constante com superfícies metálicas.

Imagine a haste de um cilindro hidráulico entrando e saindo centenas ou milhares de vezes durante a operação.

A vedação precisa acompanhar esse movimento sem se desgastar rapidamente.

Em situações assim, a resistência à abrasão do PU pode ser uma grande vantagem.

Também existe uma boa resistência mecânica, o que ajuda em aplicações sujeitas a pressão e movimentação.

Por outro lado, a escolha do PU precisa considerar temperatura e compatibilidade com o fluido utilizado. Existem diferentes formulações de poliuretano, e o desempenho pode variar bastante conforme o composto.

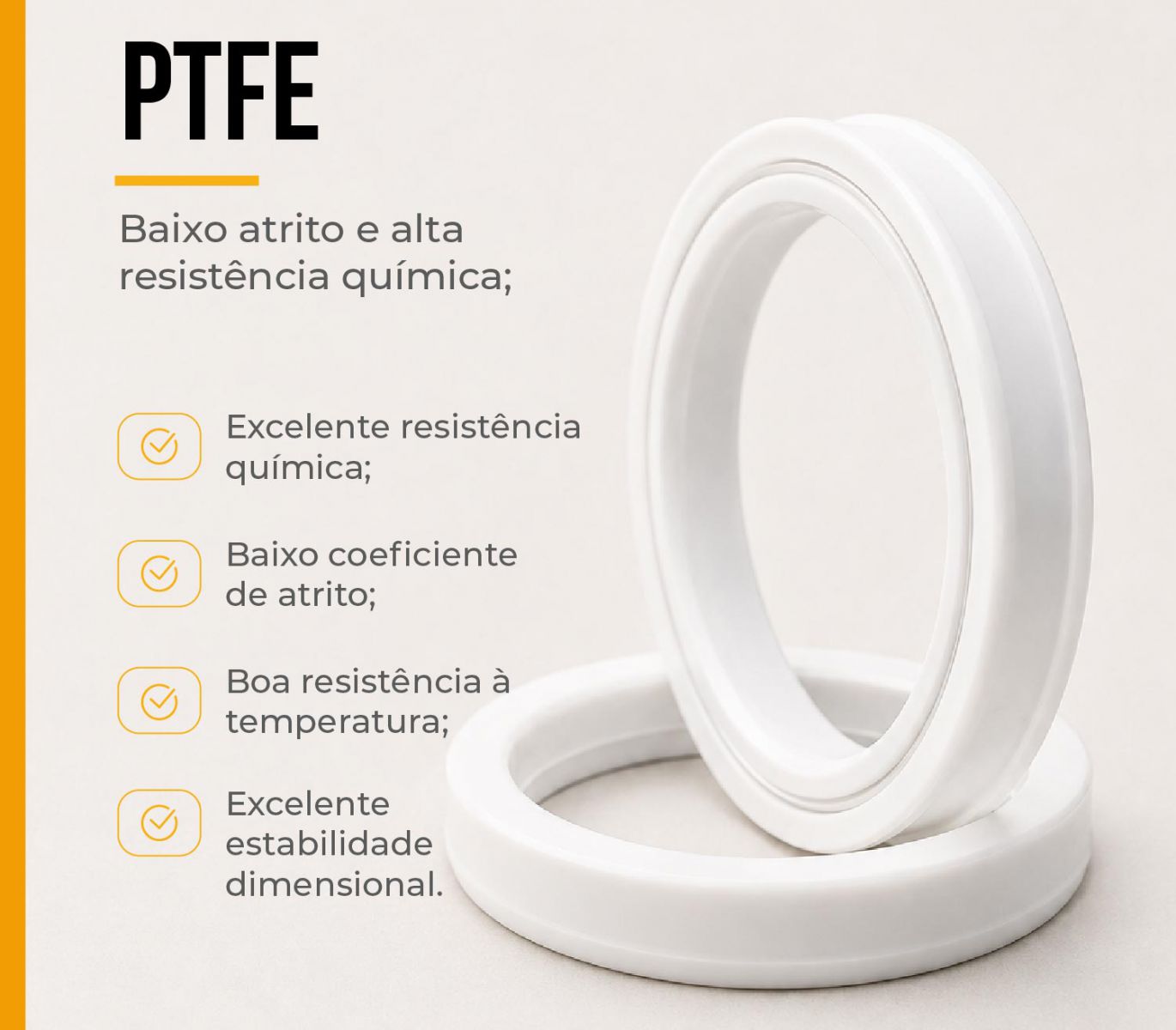

PTFE: baixo atrito e resistência química

O PTFE tem características que fazem dele uma opção muito interessante para aplicações específicas.

Uma das suas principais vantagens está no baixo coeficiente de atrito. Isso ajuda em aplicações onde o movimento entre a vedação e a superfície precisa acontecer com menor resistência.

Também apresenta excelente resistência química e pode trabalhar em temperaturas elevadas dentro dos limites definidos para o composto e para o projeto da vedação.

É comum encontrar PTFE em aplicações industriais mais exigentes, inclusive em conjunto com outros materiais.

Mas existe uma diferença importante aqui.

O PTFE não se comporta como uma borracha convencional. Ele possui características mecânicas próprias e, dependendo da aplicação, pode precisar de uma configuração específica, como elementos de energização ou combinações com outros materiais.

Por isso, pegar uma vedação de PTFE e substituir diretamente uma peça de NBR, por exemplo, exige avaliação técnica.

A dimensão pode até ser parecida. O comportamento durante a operação pode ser completamente diferente.

Então qual material escolher?

Essa é provavelmente a pergunta que mais aparece.

E a resposta começa pelas condições de trabalho.

Uma forma prática de pensar é olhar para alguns pontos antes de escolher a vedação.

Qual fluido está em contato com a peça?

Óleo hidráulico, graxa, combustível, água, produtos químicos e outros fluidos podem ter comportamentos muito diferentes sobre cada composto.

Qual é a temperatura de trabalho?

A temperatura máxima e a temperatura que o equipamento realmente atinge fazem diferença. Em algumas máquinas, a temperatura medida durante uma inspeção revela um cenário bem diferente daquele previsto no projeto.

Qual é a pressão?

Uma vedação submetida a baixa pressão tem exigências diferentes de uma aplicação hidráulica de alta pressão.

Existe movimento?

Uma vedação estática trabalha de uma forma. Uma vedação em movimento alternativo, rotativo ou helicoidal enfrenta atrito, desgaste e geração de calor.

Qual é a velocidade?

Quanto maior a velocidade de movimentação, maior pode ser a influência do atrito e da temperatura sobre o desempenho da vedação.

Como estão as superfícies de contato?

Aqui existe um detalhe que costuma passar despercebido.

Uma vedação excelente também pode apresentar falha quando trabalha contra uma superfície com riscos, rebarbas, acabamento inadequado ou contaminação.

Por isso, trocar o material sem investigar o conjunto pode apenas adiar o problema.

Uma comparação rápida entre os materiais

Material: NBR

Principais características: Boa resistência a óleos e graxas, bom custo e ampla utilização.

Aplicações comuns: Sistemas hidráulicos, pneumáticos e aplicações industriais.

Material: FKM

Principais características: Boa resistência a temperaturas elevadas e diversos produtos químicos.

Aplicações comuns: Aplicações com óleos, combustíveis, temperatura e condições químicas mais exigentes.

Material: PU

Principais características: Alta resistência mecânica e boa resistência à abrasão.

Aplicações comuns: Cilindros hidráulicos, gaxetas e aplicações com movimento.

Material: PTFE

Principais características: Baixo atrito e excelente resistência química.

Aplicações comuns: Aplicações industriais específicas, alta exigência química e situações que pedem baixo atrito.

Essa tabela ajuda a ter uma visão inicial, mas não deve ser usada como uma regra de escolha.

O mesmo material pode funcionar muito bem em uma máquina e apresentar desempenho ruim em outra.

E quando a vedação continua falhando?

Esse é um cenário bastante comum na manutenção.

A equipe troca a vedação.

Depois de algum tempo, aparece vazamento novamente.

Troca outra vez.

O problema volta.

Nesse momento, vale parar e investigar.

Será que o material está correto?

A pressão está dentro do limite?

A temperatura está adequada?

O fluido é compatível?

A superfície possui riscos?

Existe contaminação?

A instalação foi feita corretamente?

A geometria da vedação é adequada para aquela aplicação?

Às vezes, a vedação está apenas mostrando um problema que já existe no equipamento.

Uma haste danificada, por exemplo, pode comprometer uma vedação nova rapidamente. O mesmo pode acontecer com um alojamento inadequado ou com partículas contaminantes entrando no sistema.

É por isso que uma análise de aplicação costuma ser muito mais útil do que simplesmente escolher uma peça pela medida.

A medida é importante, mas não conta toda a história

Imagine que você retirou uma vedação antiga e encontrou exatamente a medida que precisa.

Isso resolve metade da questão.

A outra metade é descobrir se o material daquela peça é adequado para o trabalho.

Uma vedação de determinada dimensão pode existir em NBR, FKM, PU, PTFE e outros compostos. Cada uma terá características diferentes.

É como escolher um pneu apenas pelo tamanho e ignorar o tipo de estrada onde o veículo vai rodar.

A medida precisa estar correta. O material também precisa fazer sentido para a aplicação.

Como a Smierveda pode ajudar nessa escolha

A Smierveda trabalha com vedações hidráulicas e pneumáticas, anéis O ring, gaxetas, raspadores e guias em diferentes materiais, incluindo NBR, FKM, PU e PTFE.

Na prática, isso permite avaliar a necessidade da aplicação antes de indicar uma solução.

Quando existe dúvida sobre o material, é possível analisar as condições de operação e entender qual composto faz mais sentido para aquele equipamento.

Esse cuidado pode evitar uma situação bastante conhecida pela manutenção: trocar a vedação várias vezes sem descobrir a causa da falha.

A vedação certa começa pela aplicação

NBR, FKM, PU e PTFE têm características diferentes e cada um pode apresentar excelentes resultados quando utilizado na condição adequada.

A escolha começa entendendo o equipamento.

Depois entram temperatura, pressão, fluido, velocidade, movimento e condições da superfície.

Quando esses fatores são avaliados em conjunto, fica muito mais fácil chegar à vedação adequada.

E quando existe dúvida, contar com suporte técnico pode fazer uma diferença enorme.

Precisa encontrar o material adequado para uma aplicação? Entre em contato com a Smierveda e converse com nossa equipe técnica.
