Identificação e instalação de vedações hidráulicas
Se você já se aventurou no mundo da hidráulica, sabe o quão essencial são as vedações para o bom funcionamento de sistemas. No entanto, identificar os tipos corretos de vedações e instalá-los de maneira adequada pode ser um desafio. Mas não se preocupe, este artigo está aqui para iluminar o caminho!
Neste guia completo, vamos desvendar o mistério por trás da identificação e instalação de vedações hidráulicas. Desde a compreensão dos diferentes tipos de vedações até o passo a passo detalhado para uma instalação correta, você encontrará todas as informações necessárias para garantir que seus sistemas hidráulicos funcionem de forma eficiente e livre de vazamentos.
Vamos começar nossa jornada pelo mundo das vedações hidráulicas, explorando como escolher o perfil de vedação correto e, em seguida, mergulharemos nas técnicas de instalação que farão toda a diferença no desempenho do seu sistema. Prepare-se para dominar a arte das vedações hidráulicas e elevar a qualidade e a confiabilidade de suas aplicações.

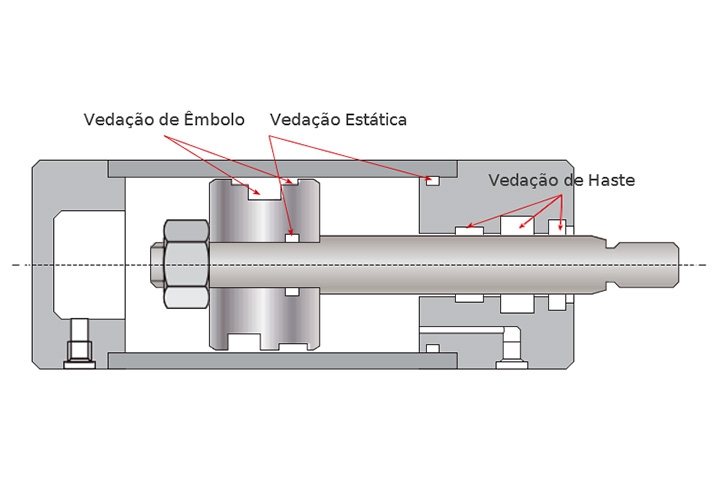

1º passo: Identificar aplicação (haste, êmbolo ou estática)

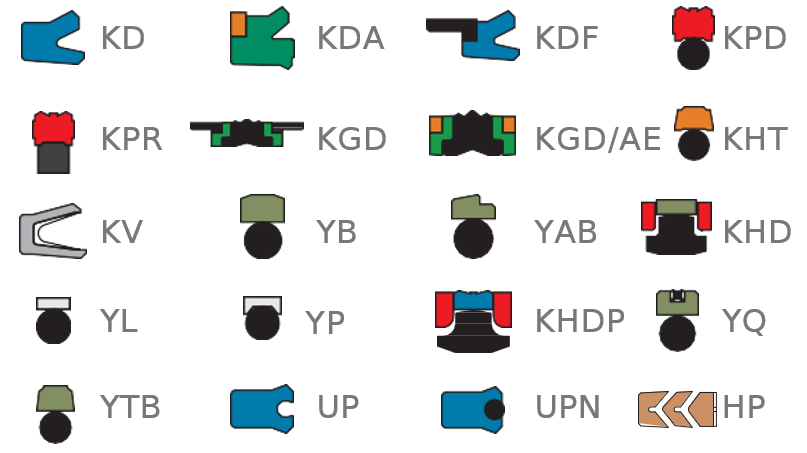

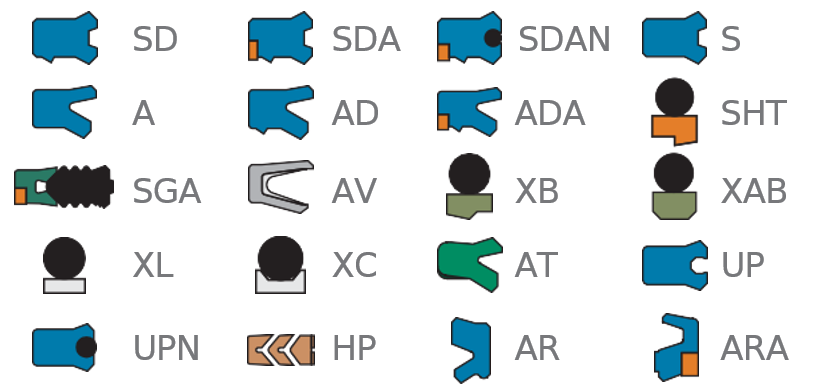

2º passo: Identificar o perfil conforme aplicações abaixo:

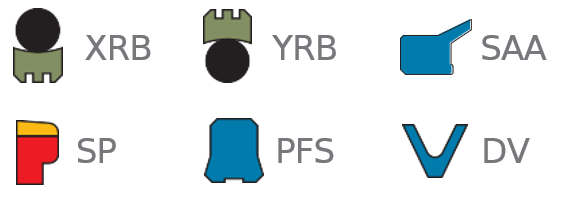

Outros tipos de vedações
3º passo: Especificar o dimensional da vedação:
De preferência, meça sempre os alojamentos.
Veja abaixo exemplos:

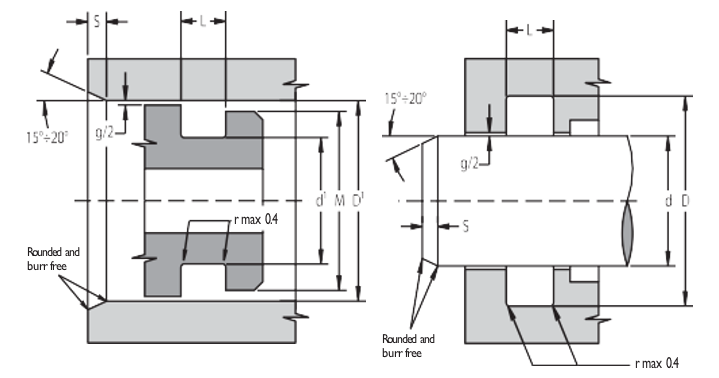

Vedação Haste = d (diam. Haste) x D (externo alojamento) x L (largura do canal).
Vedação Êmbolo = d1 (interno alojamento) X D1 (diam. Camisa) X L (largura do canal).
Caso não seja possível verificar os alojamentos, usar as medidas da vedação:
Gaxetas
d (interno) x D (externo) x H (altura)

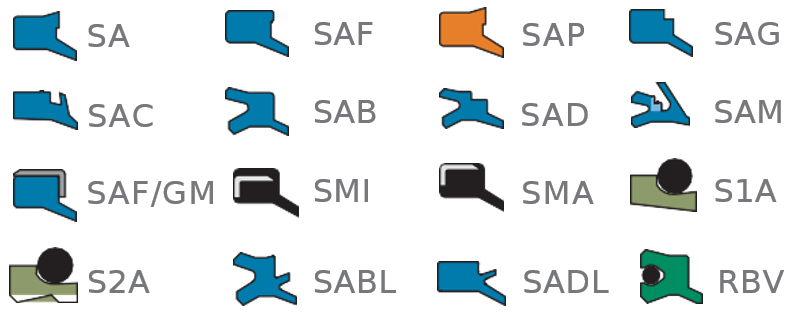

Raspadores
d (interno) x D (externo) x h (altura 1) x H (altura total)

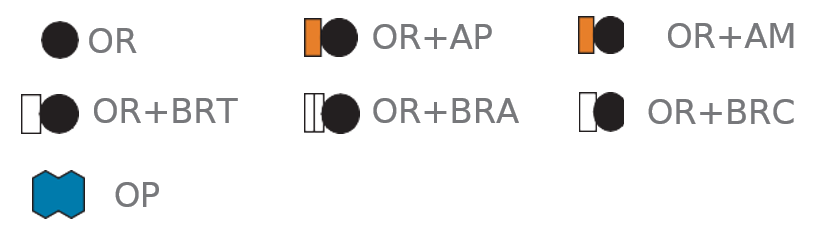

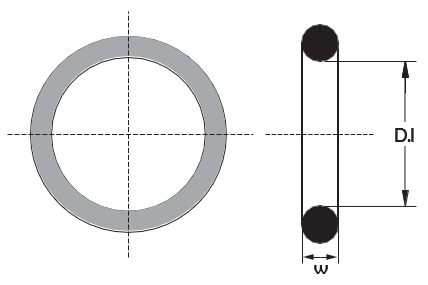

Anéis Oring
D.I (interno) X W (seção)
Guias
d (interno) X D (externo) x H (altura)
Instalação de Vedações Hidráulicas
Limpeza: A limpeza durante a montagem e manutenção dos cilindros é muito importante.
A vedação deverá atravessar a peça onde será montada (cabeçote ou êmbolo) até o canal utilizando as ferramentas adequadas e devem ser limpos com PANOS SEM FIAPOS.
Qualquer tipo de sujeira/impureza poderá afetar o funcionamento do sistema hidráulico.
Evite Arestas Cortantes: Cantos vivos e rebarbas podem danificar o vedante.
Cuidados devem ser tomados para evitar o contato com essas superfícies.
As rebarbas devem ser removidas, cantos afiados devem ser arredondados e as roscas devem ser cobertas ou protegidas com ferramentas de inserção especiais.
Lubrificação: Tanto o vedante e a respectiva peça que será instalada devem ser lubrificadas antes da inserção.
O lubrificante deve ser escolhido pela sua compatibilidade com o composto da vedação e do fluido de trabalho que mais tarde irá trabalhar.
O mais recomendado é a utilização do próprio fluido de trabalho para lubrificação.
Montagem: Para vedações de haste, pode-se fazer a dobra em “U” manualmente ou para pequenos diâmetros, pode-se utilizar o auxílio do alicate de montagem.
Dobra Manual

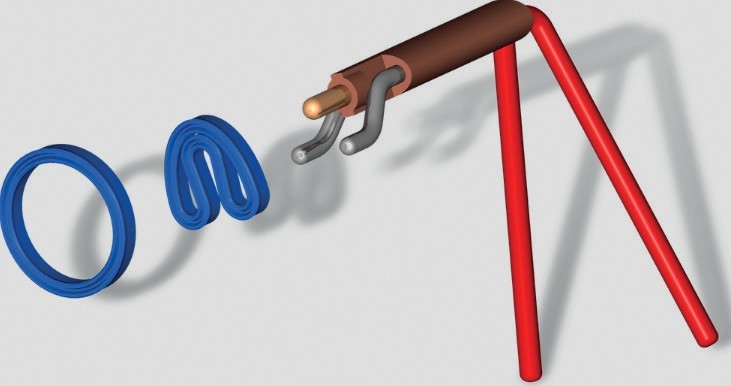

Uso do Alicate

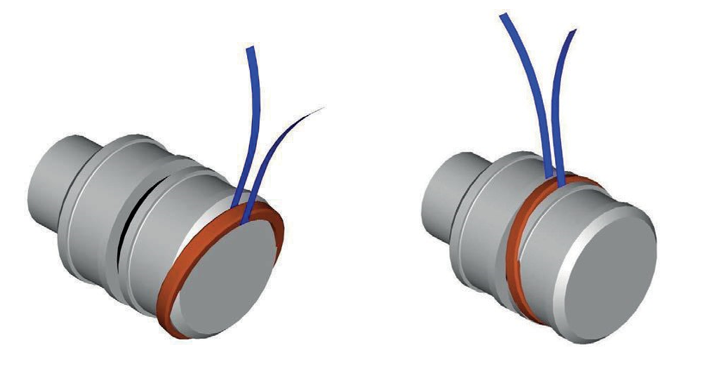

Para vedações de êmbolo, pode-se usar fitas de Poliéster- Nylon ou acessórios próprios.

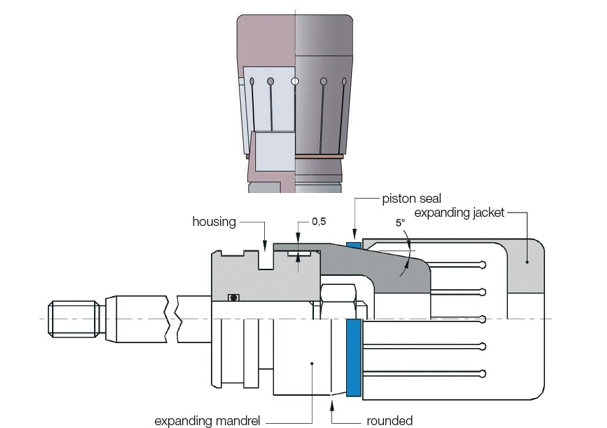

Acessório de montagem:
Consiste em um cone na entrada do êmbolo, mais um acessório expansível em Nylon para ajudar alojar a vedação no canal.
Exemplos de configuração de perfis de vedações por pressão de trabalho

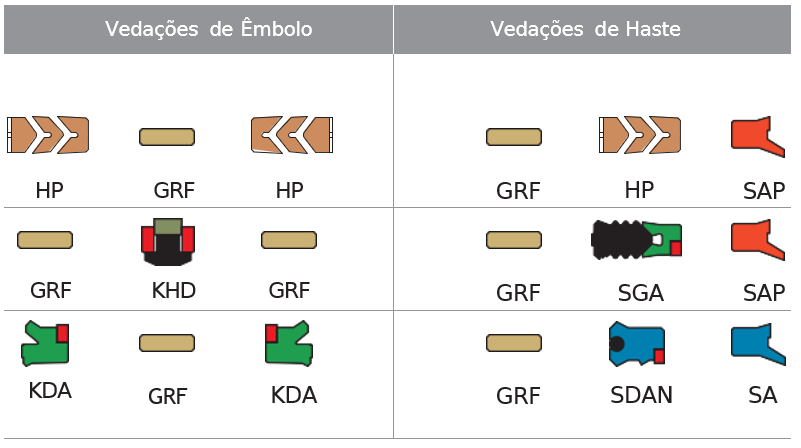

Alta Pressão

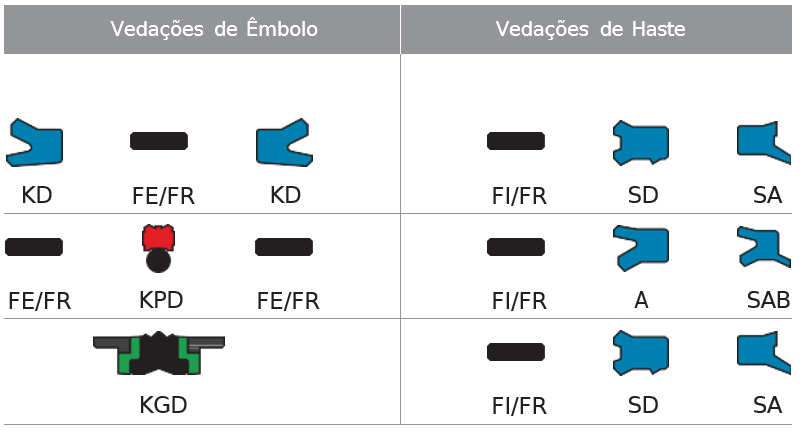

Baixa Pressão

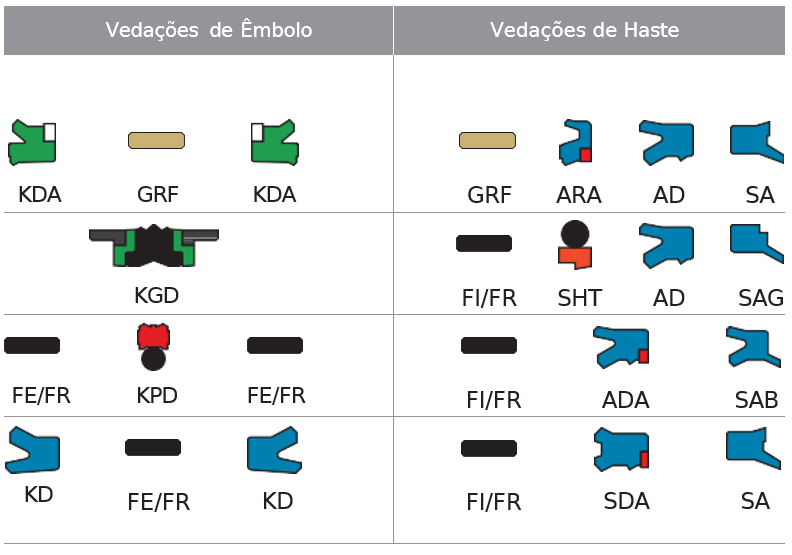

Média Pressão

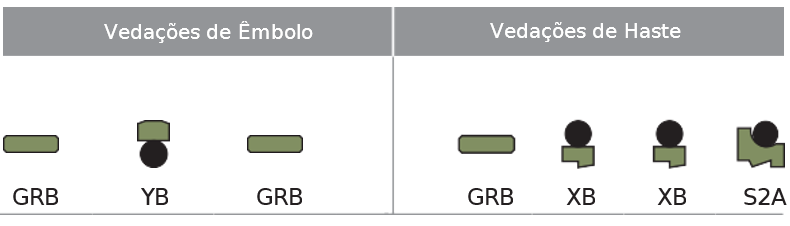

Alta Velocidade
Com esse artigo queremos que você conheça melhor os principais perfis de vedações e que consiga fazer a instalação na sua linha de montagem ou na manutenção dos equipamentos da sua empresa.
A Smierveda é especialista na distribuição e venda das linhas de vedações da Aston Seals. Linha de vedações aprovadas nos principais mercados mundiais. Sempre que você precisar de vedações, a Smierveda estará pronta para atender as suas necessidades.
Ficou com alguma dúvida ou está em busca de alguma vedação especial para sua empresa? Esse manual de identificação e instalação está disponível para download ainda mais completo em nosso site. Clique aqui e faça o download para consultar sempre que você precisar.
Entre em contato com nossos técnicos vendedores e saiba mais como a Smierveda pode lhe ajudar.
