Vedação para alta pressão: quando usar anel back-up e evitar extrusão

Em aplicações hidráulicas de alta pressão, muita gente já passou por isso: o equipamento começa a vazar “do nada”, a vedação aparentemente estava correta, o material era bom… mas poucos dias depois da troca, lá está o problema de novo.

Na maioria das vezes, o vilão tem nome: extrusão da vedação.

E é exatamente aqui que entra o anel back-up.

Neste artigo, vamos explicar de forma simples e prática quando usar anel de apoio (back-up ring), por que ele é essencial em sistemas de alta pressão e como evitar dores de cabeça no chão de fábrica.

O que é extrusão da vedação?

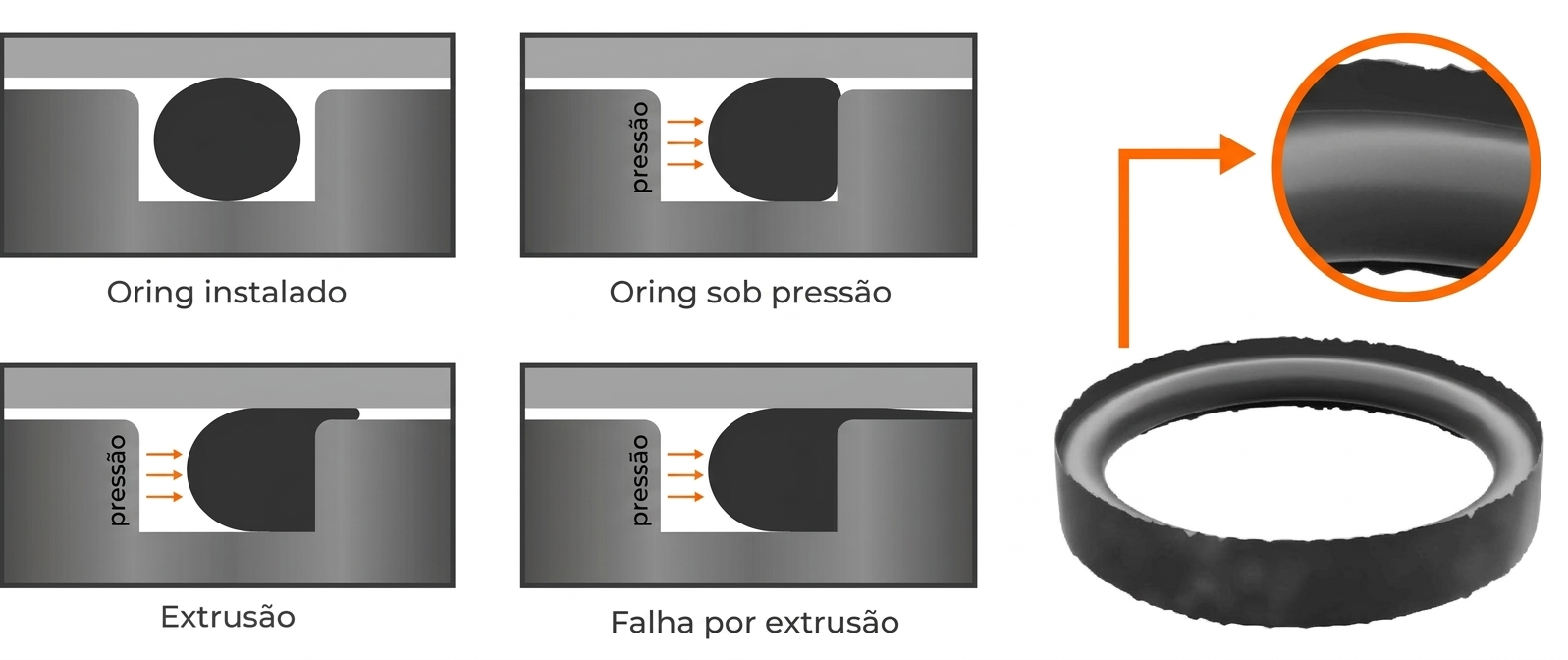

Extrusão acontece quando a vedação (normalmente um anel O’ring ou outro perfil elastomérico) é “empurrada” para dentro da folga entre as partes metálicas do conjunto, como pistão e camisa, ou haste e cabeçote.

Sob alta pressão, o elastômero tende a se deformar. Se houver folga excessiva e não houver suporte adequado, o material da vedação invade essa folga, sofre cisalhamento e acaba se rompendo.

Resultado prático:

• Vazamento prematuro
• Parada não programada
• Troca recorrente de vedação
• Perda de produtividade

No papel parece simples. Mas na prática, isso gera custo.

Exemplo real de chão de fábrica

É comum em cilindros hidráulicos de prensas ou máquinas injetoras o seguinte cenário:

A equipe de manutenção troca o O’ring por outro do mesmo material (NBR, por exemplo), mantém a mesma medida, monta corretamente… e poucos dias depois o vazamento retorna.

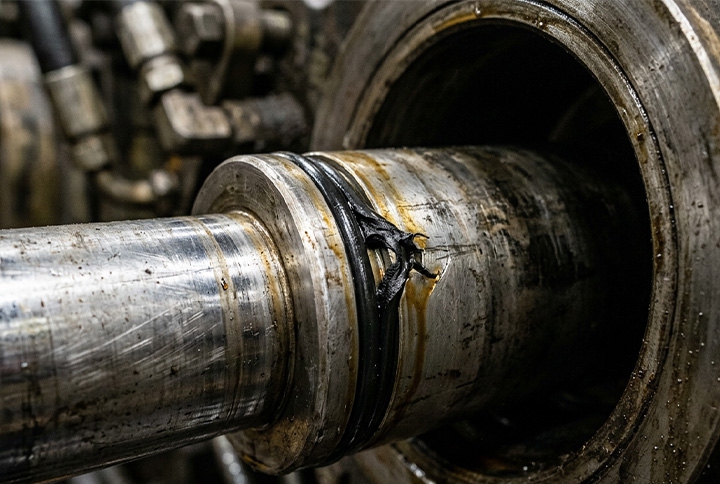

Quando a vedação retirada é analisada, aparecem “rebarbas” ou cortes na lateral, típico sinal de extrusão.

O erro não estava na montagem.

Estava na ausência de anel back-up para suportar a pressão do sistema.

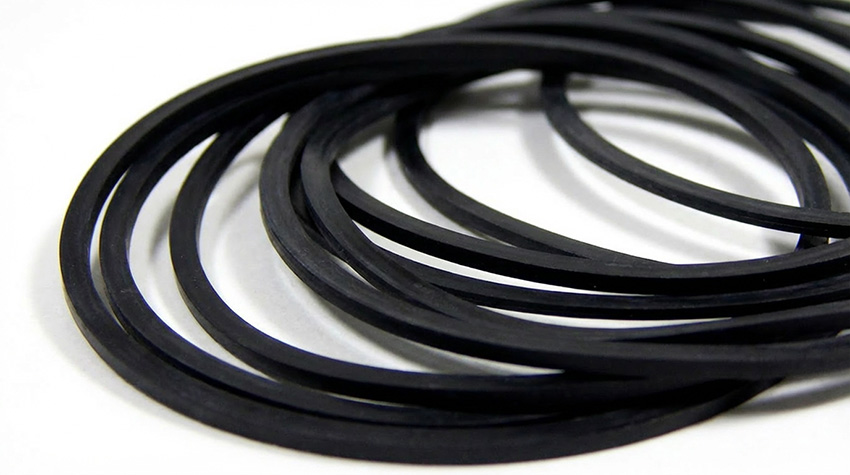

O que é o anel back-up?

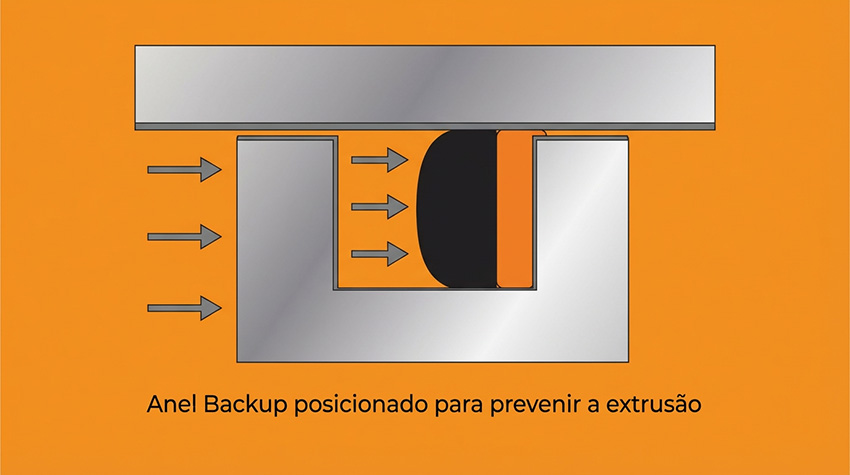

O anel back-up (ou anel de apoio) é um componente rígido ou semi-rígido instalado ao lado do elemento de vedação, com a função de:

• Reduzir a folga efetiva do conjunto
• Impedir que o elastômero seja empurrado para dentro da folga
• Aumentar a resistência à alta pressão
• Prolongar a vida útil da vedação

Ele não substitui o elemento de vedação, ele trabalha junto com ele. A escolha do material para o anel back-up depende da pressão, temperatura e fluido aplicado.

Quando usar anel back-up?

Essa é a pergunta que realmente importa.

De forma geral, recomenda-se o uso de anel back-up quando:

A pressão do sistema é elevada

Aplicações acima de 150 bar já merecem atenção.

Acima de 250–300 bar, o uso de back-up praticamente deixa de ser opcional em muitos casos.

Em prensas hidráulicas, equipamentos de mineração ou sistemas industriais de alta carga, ele é quase obrigatório.

Existe folga significativa entre as partes metálicas

Mesmo com pressão moderada, se a folga entre pistão e cilindro ou entre haste e guia for maior do que o ideal, o risco de extrusão aumenta.

Isso acontece muito em equipamentos com desgaste natural ao longo dos anos.

O material da vedação é mais macio

Elastômeros com menor dureza (ex: 70 Shore A) são mais suscetíveis à extrusão sob pressão.

Em alguns casos, apenas aumentar a dureza (ex: 90 Shore A) pode ajudar.

Mas em alta pressão, o back-up continua sendo a solução mais segura.

A aplicação sofre picos de pressão

Outro caso clássico do chão de fábrica.

O sistema opera normalmente a 120 bar, mas em ciclos específicos chega a 250 bar por poucos segundos. Esse pico é suficiente para comprometer a vedação.

Muitas falhas “inexplicáveis” acontecem por causa desses picos não considerados no projeto.

Um erro comum: tentar resolver só trocando o O’ring

É muito comum a manutenção pensar assim:

“Vamos colocar um O’ring mais duro.”

Em alguns casos funciona.

Mas muitas vezes não resolve o problema estrutural da aplicação.

O anel back-up atua como barreira física contra a extrusão. Ele distribui a carga e protege o elastômero.

É uma solução técnica e estratégica.

Back-up simples ou duplo?

Depende da aplicação.

• Pressão unidirecional: geralmente um anel back-up é suficiente, instalado do lado oposto à pressão.
• Pressão bidirecional: recomenda-se dois anéis back-up, um de cada lado da vedação.

Esse detalhe faz toda a diferença.

Benefícios práticos para a manutenção

Quando o conjunto vedação + back-up é corretamente especificado, você percebe:

• Redução significativa de vazamentos
• Aumento do intervalo entre manutenções
• Menor consumo de peças
• Mais previsibilidade operacional

Ou seja: menos improviso e mais confiabilidade.

Como a Smierveda pode ajudar

Na rotina industrial, nem sempre o problema está “visível”. Às vezes, é preciso analisar:

• Pressão real de trabalho
• Pico de pressão
• Folga do alojamento
• Material atual da vedação
• Tipo de movimento (estático ou dinâmico)

A Smierveda trabalha com uma linha completa de anéis O’ring, vedações técnicas e anéis back-up em diferentes materiais, auxiliando na escolha da solução mais adequada para cada aplicação.

Muitas vezes, um simples anel de apoio resolve um problema que vinha se repetindo há anos.

Em aplicações de alta pressão, não basta escolher “um O’ring bom”.

É preciso entender o conjunto.

O anel back-up não é um detalhe, é um componente estratégico para evitar extrusão, reduzir falhas e garantir maior vida útil ao sistema.

Se você está enfrentando falhas recorrentes em cilindros hidráulicos ou sistemas de alta pressão, vale a pena revisar o projeto de vedação.

Às vezes, a solução está em um componente pequeno, mas com impacto gigante no resultado final.
