Anel X-Ring Características, Aplicações e Vantagens

Os anéis X-Ring, também conhecidos como Quad-Ring, são componentes de vedação amplamente utilizados em diversas indústrias. Eles apresentam características distintas em comparação aos anéis O-Ring tradicionais, oferecendo vantagens significativas em termos de desempenho e vida útil da vedação. Neste artigo, vamos explorar o que é um anel X-Ring, suas características, aplicações, materiais de fabricação e as vantagens de utilizá-los.

O que é um anel X-Ring?

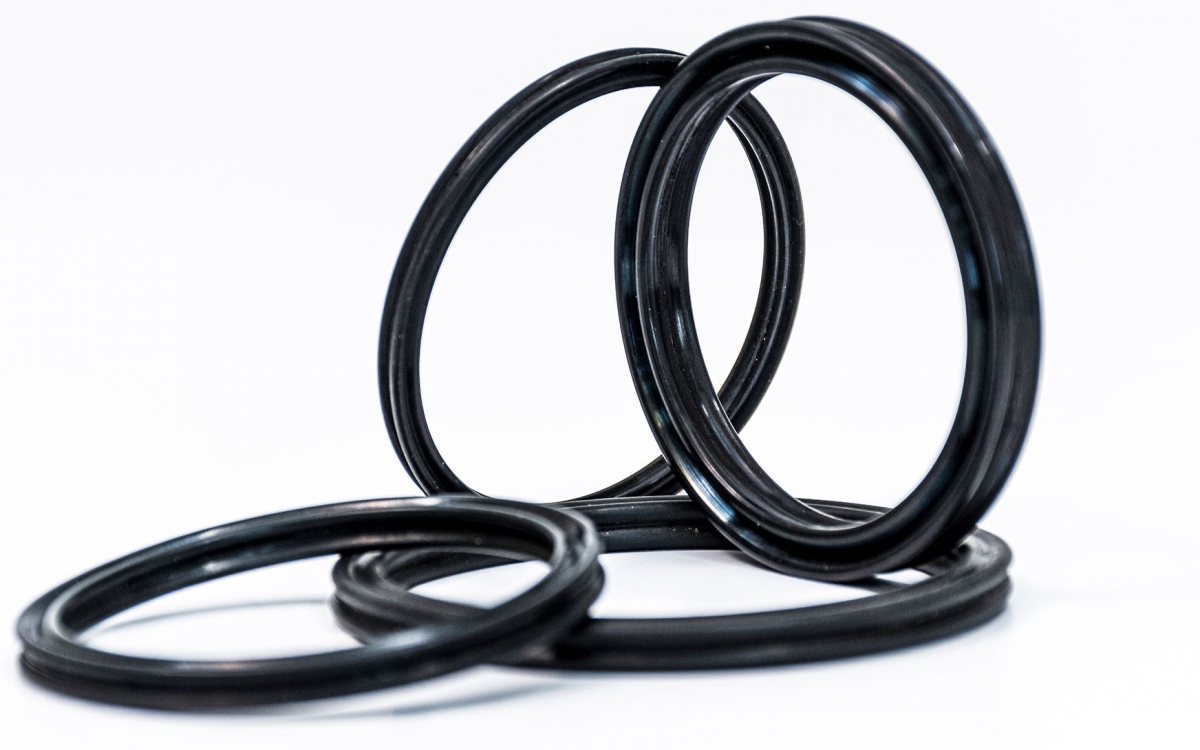

Um anel X-Ring é um tipo de vedação com formato de anel em forma de X, composto por quatro lóbulos (ou pontas). Essa estrutura em forma de X proporciona uma maior área de contato em comparação com o anel O-Ring convencional. O X-Ring pode ser fabricado em diferentes materiais, como elastômeros de alta qualidade, borrachas nitrílicas (NBR), fluorelastômeros (FKM) e silicone (VMQ), dependendo dos requisitos específicos da aplicação.

Características do anel X-Ring

Estrutura em forma de X com quatro lóbulos: A principal característica distintiva do anel X-Ring é sua estrutura em forma de X com quatro lóbulos. Essa configuração aumenta significativamente a área de contato e proporciona uma vedação mais eficiente.

Duplo efeito de vedação: O anel X-Ring oferece um duplo efeito de vedação, tanto em aplicações estáticas quanto dinâmicas. Ele pode ser utilizado para vedar pistões alternativos, hastes, êmbolos e movimentos oscilantes, rotativos ou espirais.

Compatibilidade com anéis O-Ring: Os anéis X-Ring podem ser usados nos mesmos alojamentos que os anéis O-Ring. Isso significa que é possível substituir os anéis O-Ring existentes pelos X-Rings sem a necessidade de fazer alterações no projeto ou no sistema.

Armazenamento de lubrificação: Devido à sua estrutura em forma de X, os anéis X-Ring têm a capacidade de armazenar lubrificação em seus lóbulos. Isso ajuda a reduzir ainda mais o atrito e o desgaste, prolongando a vida útil da vedação.

Aplicações dos anéis X-Ring

Os anéis X-Ring têm uma ampla gama de aplicações em diferentes setores industriais, incluindo:

Indústria automotiva: Os anéis X-Ring são usados em sistemas de vedação de motores, transmissões, sistemas de direção e sistemas de suspensão.

Indústria química: Eles são empregados em equipamentos e sistemas químicos para vedar válvulas, bombas e outros componentes.

Indústria alimentícia: Os anéis X-Ring são utilizados em equipamentos de processamento de alimentos para garantir a vedação adequada em tubulações, conexões e válvulas.

Indústria aeronáutica: Os anéis X-Ring são aplicados em sistemas hidráulicos, componentes de aeronaves e sistemas de combustível.

Indústria naval: Eles são utilizados em sistemas de propulsão, sistemas de vedação de eixos e outros componentes em navios e embarcações.

Indústria siderúrgica: Os anéis X-Ring são empregados em equipamentos de processamento de aço, como prensas hidráulicas e cilindros.

Materiais de fabricação dos anéis X-Ring

Os anéis X-Ring podem ser fabricados em diferentes materiais, dependendo das necessidades da aplicação específica. Alguns dos materiais comumente usados incluem:

Borracha nitrílica (NBR): Oferece boa resistência a óleos, combustíveis e fluidos hidráulicos.

Fluorelastômeros (FKM): Possuem excelente resistência a temperaturas elevadas, produtos químicos agressivos e fluidos hidráulicos.

Silicone (VMQ): São conhecidos por sua resistência a altas temperaturas e por serem adequados para aplicações em contato com alimentos.

Diferenças entre anéis X-Ring e anéis O-Ring

Embora os anéis X-Ring e os anéis O-Ring sejam ambos componentes de vedação, existem algumas diferenças significativas entre eles:

Estrutura: Enquanto os anéis O-Ring possuem uma estrutura em forma de anel circular, os anéis X-Ring têm uma estrutura em forma de X com quatro lóbulos.

Área de vedação: Devido à sua estrutura em forma de X, os anéis X-Ring oferecem uma área de vedação maior em comparação aos anéis O-Ring convencionais.

Armazenamento de lubrificação: Os anéis X-Ring possuem a capacidade de armazenar lubrificação em seus lóbulos, o que contribui para reduzir o atrito e o desgaste.

Vantagens de utilizar os anéis X-Ring

Melhor desempenho de vedação: A estrutura em forma de X e a maior área de vedação dos anéis X-Ring proporcionam um desempenho de vedação superior em comparação com os anéis O-Ring.

Maior vida útil: Devido ao menor atrito e desgaste, os anéis X-Ring têm uma vida útil prolongada, resultando em menos necessidade de substituições e manutenção.

Versatilidade: Os anéis X-Ring podem ser utilizados em uma ampla gama de aplicações, tanto em ambientes estáticos quanto dinâmicos.

Compatibilidade: Os anéis X-Ring podem ser facilmente substituídos pelos anéis O-Ring em sistemas existentes, sem a necessidade de modificações no design.

Resistência a diferentes condições: Dependendo do material de fabricação escolhido, os anéis X-Ring podem ser resistentes a temperaturas elevadas, produtos químicos agressivos e fluidos hidráulicos.
