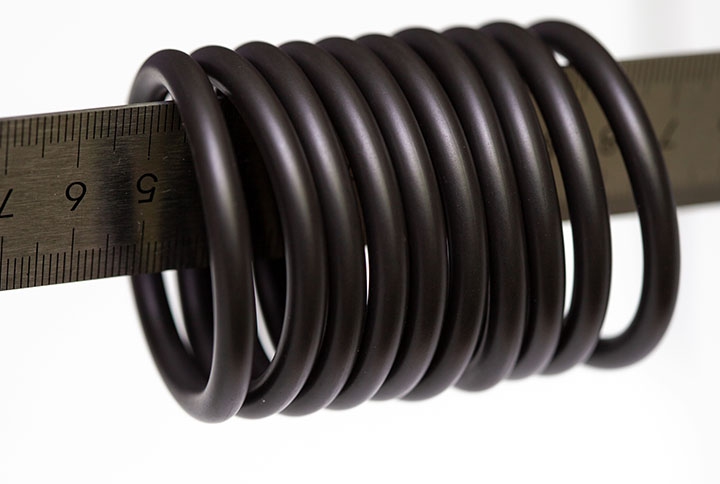

Guia completo de falhas em anéis Oring: como identificar, entender e evitar cada tipo de dano

Os anéis Oring estão presentes em praticamente todos os setores industriais. São componentes simples, mas extremamente importantes para garantir a vedação de sistemas hidráulicos, pneumáticos e diversos equipamentos industriais.

O problema é que muita gente só percebe a importância de um Oring quando ele falha.

Vazamentos, perda de pressão, contaminação, parada de máquina e até danos em componentes mais caros podem começar em uma vedação danificada.

No chão de fábrica, algumas falhas aparecem com muito mais frequência. E na maioria das vezes o problema não está apenas no anel Oring em si, mas na aplicação, na montagem ou até na escolha incorreta do material.

Neste guia da Smierveda vamos falar sobre 5 falhas muito comuns em anéis Oring:

• danos na instalação;
• extrusão térmica;
• danos por compressão;
• inchaço químico;
• abrasão.

A ideia é ajudar equipes de manutenção, operadores e compradores técnicos a identificar rapidamente os sinais de falha e evitar que o problema volte a acontecer.

Por que os anéis Oring falham?

Antes de falar de cada falha individualmente, é importante entender uma coisa:

Na maior parte dos casos, o Oring não "estraga sozinho".

Normalmente existe algum fator causando o problema:

• montagem incorreta;
• excesso de temperatura;
• pressão elevada;
• material incompatível;
• falta de lubrificação;
• desgaste mecânico;
• alojamento inadequado.

Por isso analisar a falha corretamente é tão importante.

Muitas empresas simplesmente trocam o anel e colocam outro igual, sem investigar a causa raiz. Resultado: pouco tempo depois o vazamento volta.

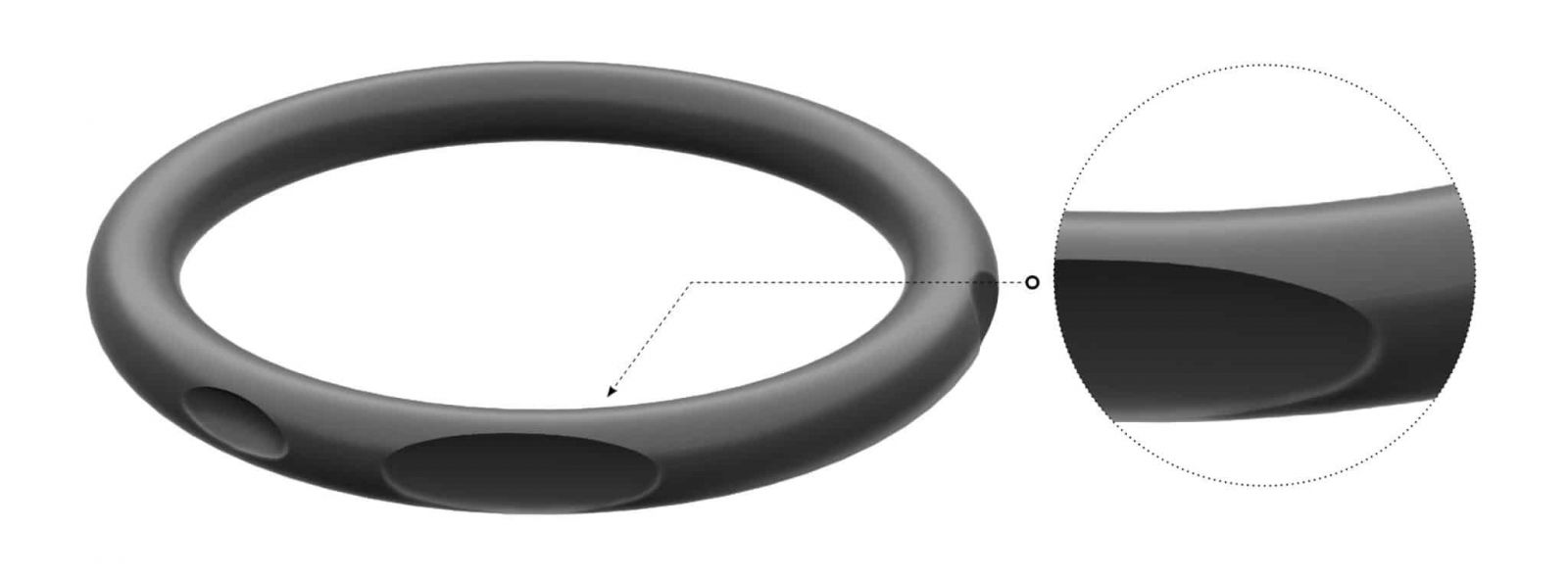

Danos na instalação do anel Oring

Como identificar danos de instalação

Essa é uma das falhas mais comuns no dia a dia da manutenção.

O Oring apresenta:

• cortes;
• lascas;
• rachaduras localizadas;
• marcas de esmagamento;
• deformações irregulares;
• pequenos rasgos.

Muitas vezes o dano aparece logo após a montagem do equipamento.

Por que isso acontece?

Na prática do chão de fábrica, isso geralmente acontece por:

• montagem com ferramenta inadequada;
• excesso de força;
• cantos vivos na peça;
• falta de lubrificação na instalação;
• Oring instalado torcido;
• alojamento mal acabado.

É muito comum acontecer durante manutenção corretiva rápida, quando o técnico está desmontando e montando equipamentos com pressa.

Outro caso clássico é quando o instalador usa chave de fenda ou objetos pontiagudos para encaixar o anel.

Como evitar danos na instalação

Utilize ferramentas adequadas: Ferramentas corretas evitam cortes e deformações durante a montagem.

Lubrifique o Oring antes da instalação: Uma fina camada de lubrificante compatível ajuda muito na montagem e reduz esforço.

Verifique acabamento e cantos vivos: Peças com rebarba ou usinagem ruim podem cortar o anel durante a instalação.

Nunca force o anel excessivamente: Se está difícil de montar, normalmente existe algum problema dimensional ou de aplicação.

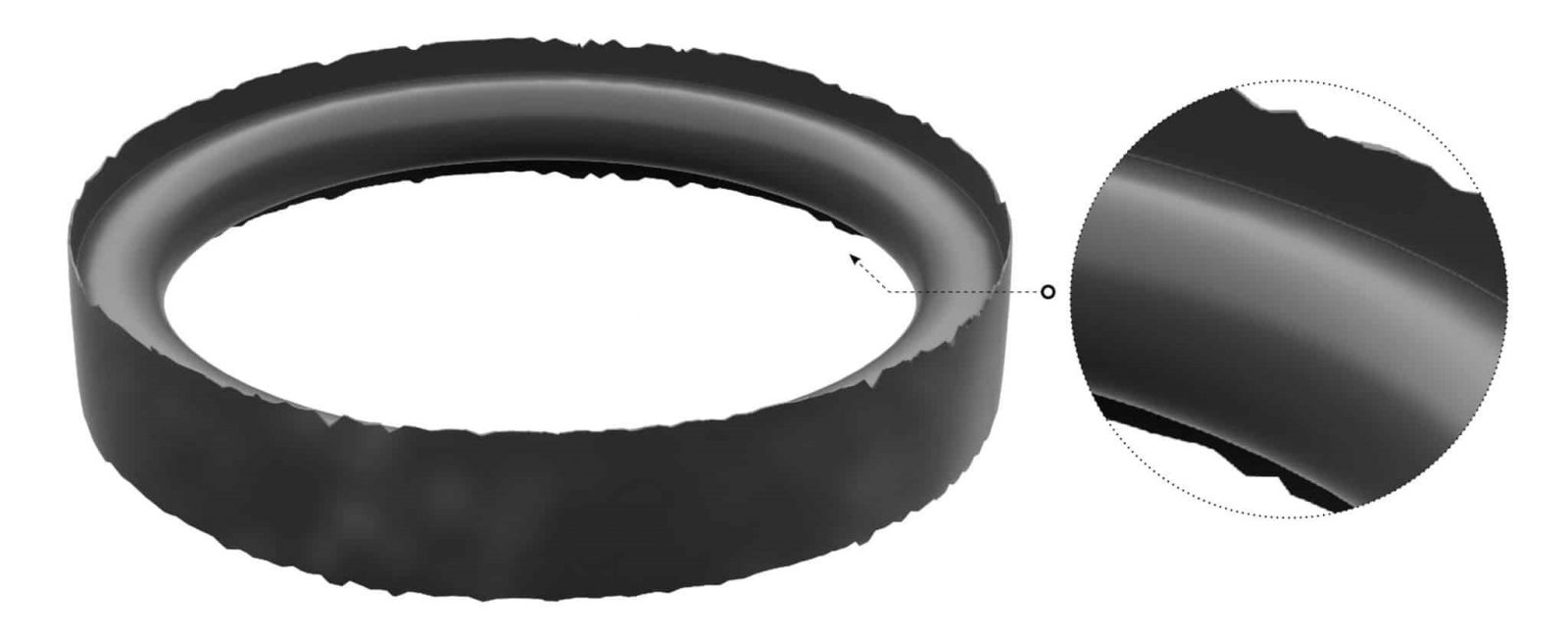

Danos por extrusão térmica em anéis Oring

Como identificar extrusão térmica

Nesse tipo de falha, o anel parece "escapar" para fora da folga do sistema.

Os sinais mais comuns são:

• material deformado para fora do alojamento;
• bordas mastigadas;
• aparência de borracha esmagada;
• partes arrancadas do Oring.

Em muitos casos o anel literalmente fica prensado entre componentes metálicos.

Por que a extrusão térmica acontece?

Esse problema normalmente aparece em aplicações com:

• alta pressão;
• temperatura elevada;
• folga excessiva entre componentes;
• material inadequado para a aplicação.

Quando a temperatura sobe demais, alguns compostos perdem resistência mecânica. A pressão então força o material para dentro das folgas do sistema.

Isso é muito comum em equipamentos hidráulicos severos e sistemas que trabalham com picos de pressão.

Como evitar extrusão térmica

Escolha o composto correto: Nem todo elastômero suporta altas temperaturas e pressão.

Em muitas aplicações industriais, compostos como FKM podem apresentar desempenho superior em relação ao NBR convencional.

Controle as folgas do sistema: Folgas excessivas favorecem extrusão.

Utilize anéis de apoio quando necessário: Anéis Backup (anel de encosto) ajudam bastante em aplicações mais severas.

Avalie temperatura real de operação: Muitas vezes o sistema trabalha mais quente do que o previsto originalmente.

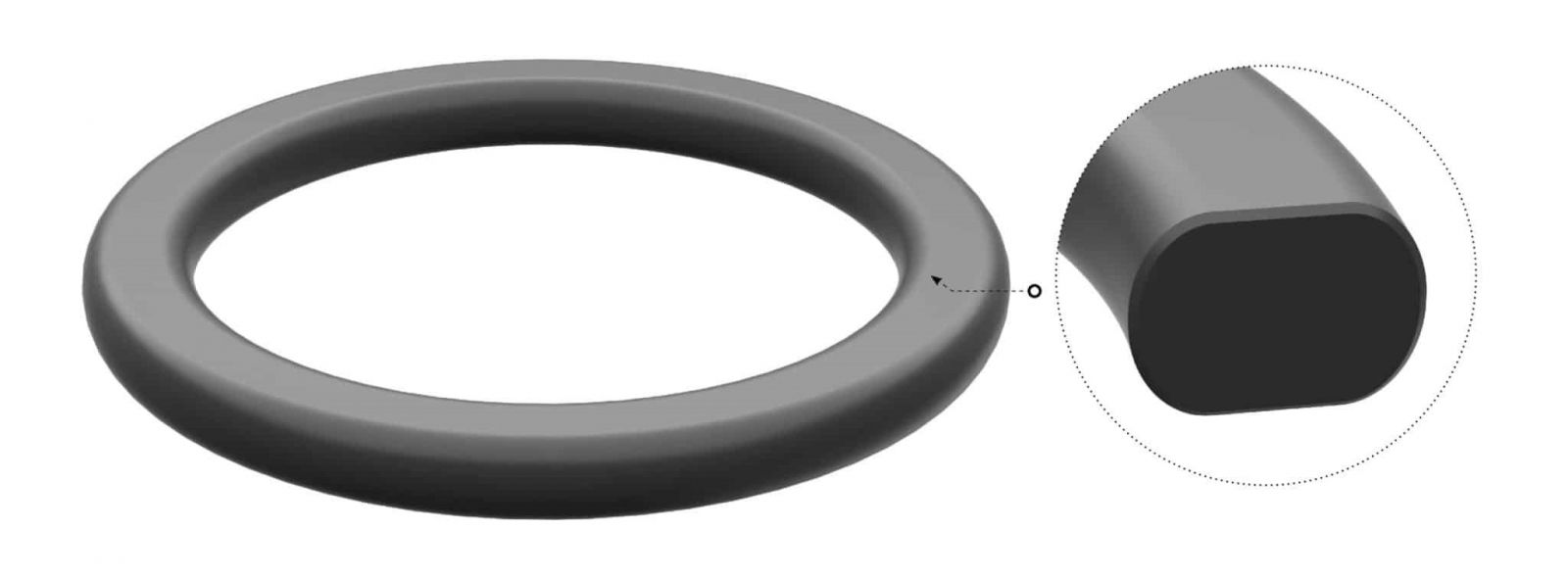

Danos por compressão em anéis Oring

Como identificar danos por compressão

O Oring perde sua elasticidade e fica "achatado".

Ao remover o anel, ele não retorna ao formato original.

Também podem aparecer:

• trincas;
• endurecimento;
• deformação permanente.

Por que isso acontece?

Essa falha normalmente está ligada a:

• temperatura excessiva;
• compressão além do recomendado;
• envelhecimento do elastômero;
• material inadequado;
• longos períodos sob carga.

É muito comum em equipamentos que permanecem montados por muito tempo sem manutenção preventiva.

Na prática, o anel perde sua memória elástica.

Como evitar danos por compressão

Respeite a taxa correta de compressão: Compressão excessiva reduz drasticamente a vida útil do Oring.

Escolha materiais adequados para temperatura: Temperatura elevada acelera envelhecimento do elastômero.

Faça manutenção preventiva: Muitos anéis ficam anos trabalhando sem inspeção.

Evite reaproveitamento de Orings: Uma prática muito comum, e muito problemática no chão de fábrica.

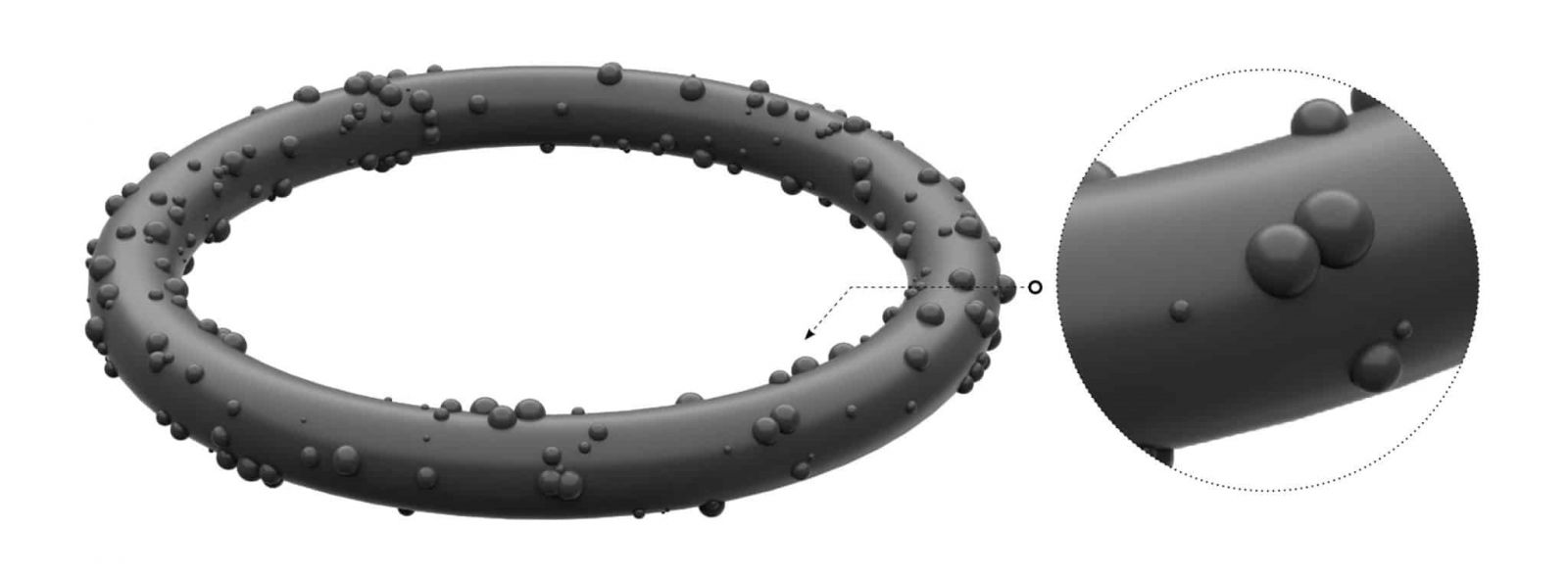

Danos por inchaço químico em anéis Oring

Como identificar o inchaço químico

O inchaço químico altera completamente as características do anel Oring.

Os sinais mais comuns são:

• aumento no tamanho do anel;
• bolhas;
• borracha amolecida;
• deformação do perfil;
• perda de resistência mecânica;
• dificuldade para desmontagem;
• anel "gomoso" ou pegajoso;
• vazamentos após pouco tempo de operação.

Em alguns casos o Oring praticamente dobra de tamanho dentro do alojamento.

No chão de fábrica isso costuma aparecer logo depois da troca de óleo, troca de fluido hidráulico ou alteração do produto químico utilizado no sistema.

Por que o inchaço químico acontece?

Essa falha normalmente ocorre por incompatibilidade química entre o elastômero do Oring e o fluido utilizado na aplicação.

O composto começa a absorver o fluido e sofre expansão excessiva.

Na prática, o material perde estabilidade dimensional e deixa de vedar corretamente.

Isso pode acontecer por vários motivos:

• escolha incorreta do composto;
• troca do fluido sem avaliar compatibilidade;
• contato com solventes agressivos;
• utilização em produtos químicos incompatíveis;
• aumento de temperatura que acelera a reação química.

Um exemplo muito comum na indústria é utilizar anéis em NBR em aplicações onde existe contato constante com produtos químicos ou óleos incompatíveis, quando o correto seria utilizar compostos mais resistentes como FKM ou EPDM, dependendo da aplicação.

Como evitar danos por inchaço químico

Verifique compatibilidade química antes da instalação: Esse é um dos pontos mais importantes da aplicação. Nem todo elastômero suporta os mesmos fluidos e produtos químicos.

Escolha o composto correto para cada aplicação: Cada material possui características específicas de resistência química. Os compostos mais utilizados possuem comportamentos bem diferentes dependendo do fluido utilizado.

Cuidado ao trocar óleo ou fluido do sistema: Muitas falhas aparecem depois de mudanças de fornecedor ou troca de fluido sem análise técnica.

Avalie temperatura e condição real de trabalho: Quanto maior a temperatura, mais agressiva tende a ser a ação química sobre o elastômero.

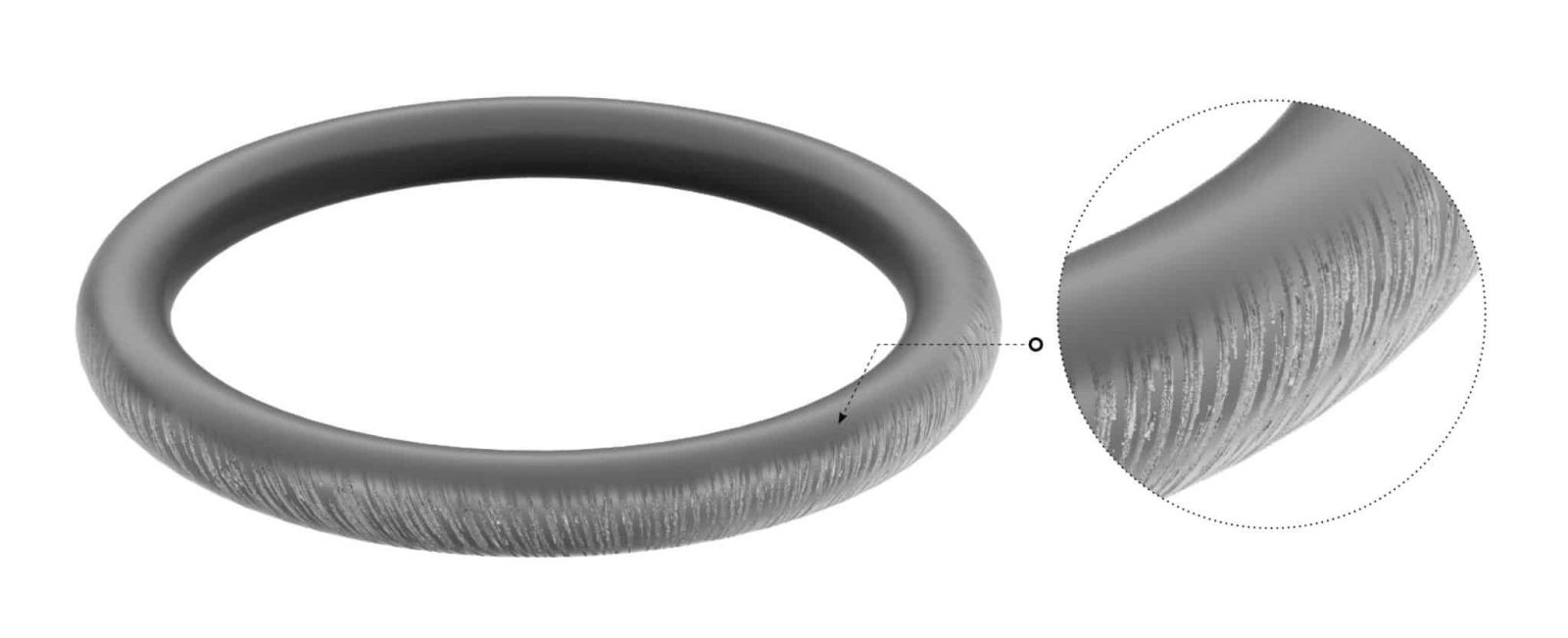

Danos por abrasão em anéis Oring

Como identificar abrasão

O Oring apresenta:

• desgaste superficial;
• riscos;
• aspecto "lixado";
• perda gradual de material;
• superfícies desgastadas em apenas um lado.

Por que isso acontece?

A abrasão normalmente está relacionada a:

• excesso de movimento;
• contaminação no sistema;
• falta de lubrificação;
• acabamento ruim das superfícies;
• desalinhamento de componentes.

Em cilindros hidráulicos, por exemplo, contaminação no fluido costuma acelerar bastante esse tipo de desgaste.

Como evitar abrasão

Mantenha o sistema limpo: Contaminação é uma das maiores causas de desgaste prematuro.

Utilize lubrificação adequada: Lubrificação reduz atrito e desgaste superficial.

Verifique alinhamento do sistema: Componentes desalinhados aumentam desgaste localizado.

Avalie acabamento das superfícies: Superfícies muito rugosas aceleram abrasão.

A análise da falha evita prejuízo recorrente: Trocar o Oring sem identificar a causa da falha é apenas tratar o sintoma.

A verdadeira solução está em entender:

• como o dano aconteceu;
• quais condições causaram o problema;
• qual material é mais adequado;
• se o alojamento está correto;
• se a aplicação exige outro tipo de vedação.

É justamente nesse ponto que o suporte técnico faz diferença.

A equipe da Smierveda auxilia clientes na identificação de falhas, escolha correta de compostos e especificação das melhores soluções de vedação para cada aplicação industrial.

Escolher o Oring correto aumenta a confiabilidade do equipamento

Um anel Oring pode parecer um componente simples, mas ele influencia diretamente:

• confiabilidade do equipamento;
• segurança operacional;
• produtividade;
• custos de manutenção;
• tempo de parada.

Falhas de vedação quase sempre geram prejuízos maiores do que o valor do próprio anel.

Por isso, além de utilizar produtos de qualidade, é fundamental analisar corretamente cada aplicação e cada tipo de falha.

Se sua empresa enfrenta problemas recorrentes com vazamentos ou desgaste prematuro de vedações, a Smierveda pode ajudar com suporte técnico e uma linha completa de anéis Oring e soluções de vedação para aplicações industriais.
